Проектирование вытяжной системы вентиляции

Проектирование вытяжной вентиляции Вы можете заказать "под ключ", позвонив по телефону в Москве: +7 (495) 241-17-30. Осуществляем проектирование и поставку вытяжной вентиляции по России.

Проектирование вытяжной вентиляции Отправьте быструю заявку

Стоимость проектирования систем вентиляции

Расчет стоимости услуг

Вентиляция

150 руб./м²

Схема установки оборудования

2000 руб.

Автоматизация

40 руб./м²

Система вытяжной вентиляции – одна из самых распространенных инженерных сетей в современных зданиях. Это касается частных домов, квартир, общественных и промышленных зданий. Вытяжная вентиляция частном доме практически во всех случаях состоит из вытяжных каналов в стене, даже если о приточной системе застройщик и не задумывается.

Вытяжная система вентиляции бывает разных видов. Ее классифицируют по нескольким факторам. Кроме выбора правильного типа вытяжной вентиляции, важно грамотно подобрать все ее элементы и варианты расположения оборудования. Постараемся рассмотреть подробнее принцип работы вентиляции для вытяжки, устройство и монтаж, а также расчет вытяжной вентиляции помещения.

"Инвест Строй" - профессиональная климатическая компания, готовая реализовать решения любых задач по климатическому и другому инженерному оборудованию "под ключ". Выполним полный цикл работ: подбор оборудования, проектирование, монтаж, поставка и обслуживание.

Звоните сейчас: 8 (495) 241-17-30. Отправьте заявку

Основы проектирования вытяжной вентиляции

Одним из ключевых правил проектирования промышленной вентиляции является недопущение смешивания воздуха из различных зон объекта. Если это правило не соблюсти, то можно получить не самые приятные последствия в виде распространения неприятных запахов из мест их появления в чистые зоны, например, из кухонного помещения в офисное. Может ещё возникнуть проблема пожарной безопасности объекта, поскольку при создании одной системы вытяжной вентиляции для разных категорий помещений вероятность пожара серьёзно возрастает.

К числу других правил проектирования вытяжной вентиляции можно отнести такие:

  • для ванных и туалетных комнат, для кухонь и лабораторий предпочтительно устанавливать отдельную систему вытяжки;
  • для соблюдения воздушного баланса в различных помещениях следует предусмотреть возможность заблокировать включение и отключение вентиляционных систем;
  • недопустимо объединять с вытяжной системой несколько приточных, но с одной приточной соединение нескольких вытяжных возможно;

Стоит ещё коснуться такого важного вопроса, как вычисление уровня расхода воздуха для помещений разных типов. Для того чтобы можно было максимально точно и правильно выполнить такие расчёты, необходимо использовать определённые данные. В частности, объём вытяжки от кухонной плиты должен быть равен 60 квадратным метрам за один час, для газовой плиты этот показатель равен 90 метрам, для совмещённых ванной и туалета – 50 метрам, для отдельного туалета или отдельной ванной – 25 метрам.

​Техническое задание

Проектирование приточно-вытяжной вентиляции начинается с составления технического задания, в котором необходимо учесть:

  • количество всех комнат;
  • площадь каждого помещения;
  • архитектуру всего здания;
  • функции, выполняемые каждой комнатой;
  • количество и местонахождение всех дополнительных объектов, которые оказывают существенное влияние на движение воздушных масс: санузлы, кондиционеры, печи, камины и другие подобные инженерные конструкции.

Расчет

Проектирование вытяжной вентиляции является основным этапом устройства как бытовой, так и производственной системы. Бытовая вентиляция рассчитывается в основном исходя из нормируемого воздухообмена. Проектирование заключается в нахождении нужного параметра в нормах и правилах и расчета количества приточного и вытяжного воздуха для каждого из жилых помещений.

Для квартиры и дома существуют и активно используются СНиПы, в которых указан нормируемый воздухообмен для каждого помещения. Для квартир это СНиП 31-01-2003 «Здания жилые многоквартирные». При расчете необходимо вычислить объем каждого помещения его назначение, после чего определить количество воздуха, которое необходимо удалять или подавать в каждую комнату по следующим правилам:

  • жилые помещения при площади на одного жильца до 20 м2 – 3 м3 воздуха на 1 м3площади;
  • жилые помещения с учетом того, что человека приходится более 20 м2 – 30 м3/ч на одного человека;
  • кухня, оснащенная электрической плитой – 60 м3/ч;
  • кухня с газовой плитой 100 м3/ч;
  • кладовые – обмен 0,2 крат в час;
  • помещения с котлами и другими газовым оборудованием – 100 м3/ч;
  • ванные, санузлы и туалеты 25 м3/ч.

Аналогично берутся данные и для жилых частных домов. Для таких зданий актуальным является СНиП 31-02-2001 «Дома жилые одноквартирные». Также существуют свои нормы для промышленных и общественных зданий.

Отдельно стоит поговорить о том, как проводится расчет местной вытяжной вентиляции. В основном на производстве локальные вытяжные системы рассчитываются исходя из типа и количества загрязняющих веществ. Расчет производится таким образом, чтобы приток, замещающий вытяжной воздух, полностью разбавлял загрязнения до предельно допустимой концентрации. В расчете используется количество поступающего вещества за определенный период времени.

Особенности проектирования вытяжной вентиляции для помещений, площадь которых превышает 1000 м2

Чем сложнее проект и чем большее количество узлов он включает, тем выше его цена. Это следует учитывать при его заказе у специалистов.

Также нужно позаботиться о наличии таких элементов, как:

  1. Вентиляционная камера. Это специально предусмотренное отдельное помещение, в котором размещается вся необходимая для осуществления эффективной принудительной вентиляции аппаратура. Температура в нём должна быть примерно на одном уровне в течение всего года.

Венткамера частного дома

  1. Качественная шумоизоляция. Если днём вам звуки, доносящиеся из вентиляционной системы, могут показаться приемлемыми, то ночью, когда вокруг царит тишина, они могут доставлять колоссальные неудобства.
  2. При использовании водяного калорифера в качестве элемента нагрева потребуется также осуществить подвод воды и позаботиться о гидроизоляции помещений.

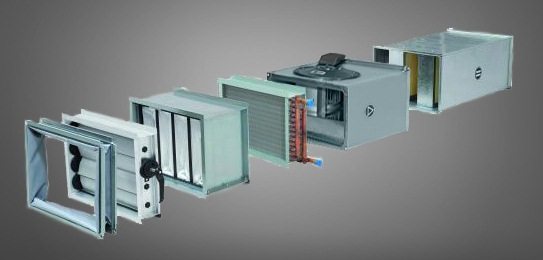

Проточная вентиляция с водяным калорифером
