Энергоэффективная система вентиляции
Энергоэффективная система вентиляции предназначена для обеспечения требуемого воздухообмена с минимальными затратами энергии. Такие решения актуальны для объектов с высокими требованиями к микроклимату и эксплуатационным расходам: офисные здания, торговые центры, жилые дома, производственные помещения. В ряде случаев применение энергоэффективных систем ограничено — например, при невозможности размещения оборудования, высоких требованиях к шуму или в зданиях с нестабильной загрузкой.
Критерии выбора энергоэффективной вентиляции
- Требуемая кратность воздухообмена и специфика объекта (жилой, общественный, промышленный).
- Возможность интеграции с системами отопления и кондиционирования.
- Наличие и тип рекуперации тепла (роторная, пластинчатая, жидкостная, тепловые трубы).
- Ограничения по размещению оборудования (технические этажи, подвесные потолки, фасады).
- Требования к уровню шума и вибрации.
- Доступность сервисного обслуживания и замены фильтров.
- Возможность автоматизации и управления по датчикам CO₂, влажности, температуры.
- Сезонные режимы работы (зима/лето, подогрев или охлаждение приточного воздуха).
- Эксплуатационные расходы: энергопотребление вентиляторов, потери на нагрев/охлаждение воздуха.
- Соблюдение нормативных требований по воздухообмену и качеству воздуха.
Что проверяют при подборе:
— исходные данные по площади, назначению и числу людей;
— ограничения по трассировке воздуховодов и размещению оборудования;
— требования к уровню шума и доступу для обслуживания;
— возможности интеграции с другими инженерными системами;
— финальная проверка соответствия проекту и нормативам.
Сравнение основных типов энергоэффективных вентиляционных систем
| Тип системы | Где применяют | Преимущества | Ограничения / когда не подходит |
|---|---|---|---|
| Приточно-вытяжная вентиляция с рекуперацией тепла | Офисы, жилые дома, школы, рестораны | Снижение теплопотерь, поддержание микроклимата, автоматизация | Не рационально при малых объёмах воздуха или невозможности разместить рекуператор |
| Вентиляция с рециркуляцией | Промышленные объекты, торговые центры | Снижение затрат на нагрев/охлаждение, гибкость режимов | Ограничения по санитарным нормам, не допускается при высоких классах опасности загрязнений |
| Компактные приточные установки с рекуперацией | Квартиры, небольшие офисы, частные дома | Простота монтажа, минимальные строительные работы | Ограниченная производительность, не подходят для крупных объектов |
| VAV-системы (с переменным расходом воздуха) | Бизнес-центры, здания с переменной загрузкой | Гибкое управление, снижение энергопотребления | Сложность автоматизации, требования к точности настройки |
| Центральные вентиляционные системы | Крупные объекты, ТЦ, производственные здания | Высокая эффективность, централизованное управление | Требуют значительных площадей для размещения оборудования и воздуховодов |
Сценарии применения и эксплуатационные нюансы
Энергоэффективные вентиляционные системы востребованы в зданиях с длительным пребыванием людей, высокой плотностью размещения и строгими требованиями к микроклимату. Например, в офисах и образовательных учреждениях важно обеспечить стабильный приток свежего воздуха с минимальными потерями тепла. В ресторанах и торговых центрах часто используют системы с рекуперацией и автоматическим регулированием расхода воздуха.

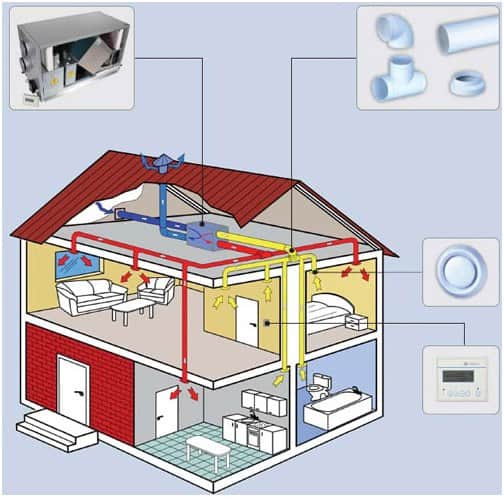

В частных домах и квартирах компактные установки с рекуперацией позволяют снизить расходы на отопление и поддерживать комфортный уровень влажности. На промышленных объектах применяют рециркуляцию и VAV-системы для оптимизации энергопотребления при переменных нагрузках.
К нюансам эксплуатации относятся: необходимость регулярной замены фильтров, контроль за чистотой теплообменников, обеспечение доступа к оборудованию для сервисного обслуживания. При проектировании важно учитывать уровень шума и возможность интеграции с системами автоматизации.
Для комплексного подхода к инженерным системам можно рассмотреть проектирование ОВК (отопления, вентиляции и кондиционирования) для зданий различного назначения.
Когда обращаются за подбором или расчетом энергоэффективной вентиляции
- Планируется реконструкция здания с целью снижения эксплуатационных расходов.
- Есть ограничения по размещению оборудования или трассировке воздуховодов.
- Требуется обеспечить нормативный воздухообмен при минимальных теплопотерях.
- Объект с переменной загрузкой (офисы, учебные заведения) — нужен гибкий режим работы.
- Высокие требования к уровню шума и качеству воздуха.
- Необходима интеграция с системами автоматизации или BMS.
- Есть требования управляющей компании по внешнему виду фасада или размещению оборудования.
- Планируется строительство пассивного дома или энергоэффективного жилья.
Можно описать задачу и получить варианты решений по исходным данным — mail@airclimat.ru.
Подбор энергоэффективной вентиляции по исходным данным
Для расчёта и подбора оптимального решения инженеры анализируют:
- Площадь и назначение помещений.
- Требуемую кратность воздухообмена и количество людей.
- Ограничения по размещению оборудования и трассировке воздуховодов.
- Требования к уровню шума и автоматизации.
- Особенности эксплуатации (режимы работы, сезонность, интеграция с другими системами).
Связаться для подбора: mail@airclimat.ru или через форму на сайте.
Термины и параметры
- Кратность воздухообмена — количество полных замен воздуха в помещении за час.
- Рекуперация тепла — возврат части тепловой энергии вытяжного воздуха приточному потоку.
- VAV-система — вентиляция с переменным расходом воздуха.
- Рециркуляция — возврат части воздуха после очистки обратно в помещение.
- Теплообменник — устройство для передачи тепла между потоками воздуха.
- Уровень шума — акустические характеристики оборудования и воздуховодов.
- Сервисный доступ — возможность обслуживания фильтров, вентиляторов, теплообменников.
- Автоматизация — управление системой по датчикам и расписаниям.
- Энергопотребление — суммарные затраты электроэнергии на работу системы.
- КПД рекуператора — эффективность передачи тепла между потоками.
В проектах пассивных домов рекомендуется поддерживать скорость обмена воздуха 0,3–0,4 объёма здания в час, что обеспечивает баланс между качеством воздуха и энергосбережением. Для расчёта производительности оборудования ориентируются на 30 м³/ч на одного человека, но итоговые параметры подбираются после анализа планировки и назначения помещений. Например, для семьи из пяти человек в доме требуется около 150 м³ свежего воздуха в час.
В системах с рециркуляцией важно соблюдать ограничения по санитарным нормам: не менее 10% приточного воздуха, не более 30% максимально допустимых концентраций вредных примесей, исключение использования в помещениях с веществами I–III классов опасности.
В большинстве современных электродвигателей для вентиляционных систем существуют режимы с пониженной нагрузкой («мертвые зоны»), что может снижать эффективность при неправильной настройке. Для нестандартных объектов применяют комбинированные решения — например, размещение оборудования в ограниченных пространствах или интеграцию с подвесными потолками.
Частые вопросы по энергоэффективной вентиляции
- Какие системы вентиляции считаются энергоэффективными?
Системы с рекуперацией тепла, VAV-системы, решения с автоматическим регулированием расхода воздуха и современные компактные установки с низким энергопотреблением. - В каких случаях нецелесообразно использовать рекуперацию?
Если объём приточного воздуха мал, отсутствует вытяжка или невозможно разместить теплообменник, а также при высоких требованиях к чистоте воздуха без возможности рециркуляции. - Какой уровень шума считается допустимым для жилых помещений?
Для жилых зон обычно ориентируются на 25–35 дБА, но итоговое значение зависит от конструкции и размещения оборудования. - Можно ли интегрировать вентиляцию с системой кондиционирования?
Да, часто проектируют интегрированные системы ОВК, что позволяет оптимизировать энергопотребление и повысить комфорт. - Как часто требуется обслуживание энергоэффективных систем?
Регулярная замена фильтров и проверка теплообменников — не реже 2–4 раз в год, в зависимости от условий эксплуатации. - Сколько стоит подбор и расчет энергоэффективной вентиляции?
Стоимость зависит от сложности объекта, объёма работ и выбранного оборудования. Оценка возможна после предоставления исходных данных. Ознакомьтесь с прайс-листом на проектирование инженерных систем. - По какому региону вы работаете?
Инженеры «Стандарт Климат» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. Поставка оборудования возможна по всей России. - Как сделать заказ на подбор или расчет вентиляции?
Позвоните по телефону +7 (499) 350-94-14, напишите на mail@airclimat.ru или воспользуйтесь формой на сайте.
