Аспирационная система деревообрабатывающего цеха предназначена для удаления пыли, стружки из рабочей зоны и отведения её в специальные резервуары, исключив попадание отходов производства во внешнюю среду. Выбирая аспирационную систему, следует учитывать такие параметры:

Конструкции аспирационных систем различаются в зависимости от материалов фильтров, их количества, числа пылесборников.

"Инвест Строй" - профессиональная климатическая компания, готовая реализовать решения любых задач по климатическому и другому инженерному оборудованию "под ключ". Выполним полный цикл работ: подбор оборудования, проектирование, монтаж, поставка и обслуживание.

Звоните сейчас: 8 (495) 241-17-30. Отправьте заявку

Область применения систем пылеудаления

Аспирационное оборудование является неотъемлемой частью вентиляционных систем на предприятиях:

Необходимость систем аспирации для деревообрабатывающей промышленности

Для формирования комфортных трудовых условий, предупреждения выбросов пыли от спецоборудования в производственном цеху, перемещения сыпучих материалов используются системы аспирации и пневматический транспорт. Они предназначены не только для санитарных и технологических целей, но еще и обеспечивают пожаробезопасность.

Система очистки воздуха в цеху

Качество работы во многом зависит от надежности пылеудаляющей вентиляции. Правильно спланированная вентиляционная система помогает:

Обработка древесины подразумевает появление разных типов отходов. По виду обрабатывания дерева отходы делятся на шлифовальную пыль, стружку, опилки.

Поскольку фильтрация крупных фракций не является трудной задачей, главная функция современных систем аспирации – результативное избавление от мелкодисперсной пыли.

Существуют вентиляционные аппараты, позволяющие избавиться от одного вида загрязнений. Но на крупных предприятиях с расширенным ассортиментом продукции процентное соотношение производственных отходов всегда изменяется. В этом случае требуются системы аспирации, предполагающие комплексный подход к устранению отходов производства.

Виды вентиляционных систем

В деревообрабатывающей промышленности применяются различные вентиляционные системы. Все их можно классифицировать следующим образом:

Общая характеристика Разновидности Технологические особенности
Циркуляция воздуха Прямоточные системы аспирации Забирают вентилируемый воздух из цеха, очищают в специальных установках и выбрасывают его в атмосферу.
Замкнутые или рециркуляционные системы Вентилируемый воздух после очищения уходит в цех. Это помогает существенно снизить тепловые потери зимой, а значит, уменьшить траты на отопление, что немаловажно в областях, где зимы длительные и морозные.
Гидравлический режим Непрерывные системы Работают постоянно.
Переменные системы Имеют произвольный режим, что позволяет экономить энергию в цехах только дневной работы.
Связь с остальным оборудованием Централизованные системы Подключены к нескольким типам рабочего оборудования, которое может включаться и выключаться автоматически в произвольном порядке.
Автономные системы Обслуживают обычно один агрегат.

Каждая разновидность имеет огромное количество версий, различающихся особенностями конструкции и подключаемым оборудованием. Какую именно систему предпочесть, решают в зависимости от технологических и экономических условий производства. В большинстве случаев собранные отходы аспирации формируются в брикеты. Их также используют в промышленности, ведь это чистая прессованная древесина.

Качественная древесина

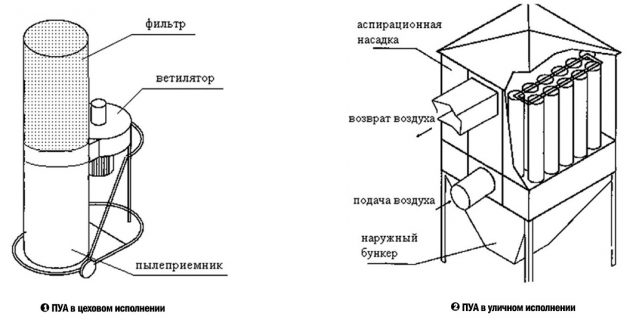

Стандартное устройство аспирационной системы

Системы аспирации выбираются в зависимости от конструктивных и технологических особенностей. Стандартное устройство обычно включает в себя:

Оборудование Основная функция
Пылевой вентилятор Нагнетание воздуха и увеличение давления
Пылеулавливающий аппарат Очистка загрязненного воздуха
Система пылеудаления Ликвидация собранной грязи и пыли (должна быть защищена от осадков)
Рукавные фильтры Пропуск очищенного воздуха
Контейнеры для отходов аспирации Сбор пыли и загрязнений

В подобном комплексе формируется принудительное движение воздушного потока. Пылевая взвесь уходит через воздуховод и прогоняется через фильтры. Такая очистка воздуха позволяет сохранить здоровье работников, экологически безопасна.

Как работает аспирационная система

Виды пылеуловителей

Одним из главных элементов системы аспирации деревообрабатывающего производства являются пылеуловители. Это особые фильтры, которые отсеивают крупные частицы стружки и опилок и удаляют их в отсек для последующей утилизации.

рабочее место

Выделяют два типа пылеудалителей:

Сегодня на производстве чаще всего используются устройства второго типа. Двухступенчатые пылеудалители разделяют древесную пыль и опилки в зависимости от размера, отсеивая крупные частицы. Таким образом, в фильтры тонкой очистки поступает только мелкая пыль, их сетка не засоряется стружкой.

Благодаря двухступенчатым устройствам, фильтры приходится реже заменять и чистить, а воздух после тонкой очистки подавать обратно в помещение.

Циклоны

Циклон — это прибор двухфазной очистки отходов деревообработки, который позволяет отделять крупные частицы стружки от мелкой пыли. Он работает по принципу воронки. Во время очистки, крупная стружка вращается на внешней части прибора, а затем оседает в пылесборнике. Мелкие же частицы попадают во внутреннюю часть, оседая на поверхности фильтров. Таким образом, в отсеки тонкой очистки попадает уже освобождённый от видимой пыли воздух.

устройство циклона

Рукавные фильтры

Используются для очистки запылённого воздуха и сепарации отходов деревообработки, отделения мелкой пыли от крупных опилок, древесной стружки. Сепарация происходит при прохождении воздушных масс через фильтр, сделанный в виде длинных рукавов.

Рукавные очистители чаще всего изготавливают из нетканого полиэстера. Когда загрязнённый воздух проходит через рукав, загрязнения задерживаются на его внутренних частях, а воздушный поток движется дальше, к фильтрам тонкой очистки.

рукавный фильтр

Раз в 5–10 минут рукава автоматически продуваются потоком сжатого воздуха, который сбивает с внутренних частей слой пыли. Таким образом, фильтрующая поверхность постоянно очищается, остаётся работоспособной в течение длительного времени.

Аспирация играет важную роль в обеспечении безопасности процесса деревообработки. Полученные в результате её работы древесные опилки используют повторно для изготовления ДСП и других материалов. Приборы удаления отходов должны быть установлены на любом предприятии, где изготавливают изделия из древесины.

Ососбенности работы конструкции

Производственный фильтр бывает рукавного типа. Рукавные фильтры могут быть или эллиптической или круглой формы. Именно их применение желательно в сильно запыленных помещениях. Делаются они из полиэстера или полипропилена. Отличительной их способностью является работа при очень высоких для мастерских температурах. Они способны выдерживать свыше +200 С без ухудшения качества работы.

Воздух может содержать огромное количество пылевых частиц, даже до 100г/м3. Это равносильно очень крепкому туману. Однако на выходе он будет очищен до 10мг/м3. То есть по этим цифрам видно, что фильтр может очистить сильно загрязненный воздух до 99,99% чистоты. Это очень высокий показатель, если учесть непростые условия эксплуатации. Рукавные фильтры очищают только сухой воздух. Их и классифицируют как методы очистки атмосферы сухого типа.

Установка с фильтром монтируется с пылевым накопителем. Эта конструкция может применяться как для простых систем очистки воздуха, так и для очень масштабных, в которых присутствует сложная система разветвления воздушных каналов и мощный вентилятор.

Центральный накопитель оснащен системой контроля наполнения частицами. Благодаря нему собранная пыль, которая еще недавно была в воздухе, не попадает обратно в атмосферу. Он может быть огромным, до 150 кубических метров. Миниатюрной считается емкость до 30 метров кубических. Даже такие размеры промышленной установки весьма впечатляют. Также он имеет защиту от взрывов и пожаров.

Конструкция может управляться автоматически. Это повышает не только контроль над безопасностью ее работы, но и является экономически выгодным методом управления системой. Однако, в любом случае, возможно и ручное управление. Особенно ценными в автоматизации являются контроль загрузки пылевого накопителя и автоматизированная защита от перезаполнения. Также система осуществляет автоматическую очистку чистящих элементов, которые загрязняются в процессе работы. Прежде чем приступить к установке, компания, которой заказали систему, делает 3D-план предприятия или дома. Затем каждый нюанс и специфические детали обсуждаются с владельцем предприятия или его инженерами. Системы аспирации выполняются с учетом конструкции помещений.

Улучшения в одноступенчатых коллекторах

Если вы не можете позволить себе циклонный пылесборник, вы можете купить мощный одноступенчатый коллектор, с сумкой или патронным фильтром, который будет ловушкой для частиц размером до 2 микрон. Вы сможете подключить такую установку к каждой машине в вашем цехе деревообработки. Если это большой и мощный цех, то вы можете подключить его к нескольким машинам, используя серию шлангов и соединений, с дробеструйными воротами, чтобы направить поток воздуха, где это нужно. Длинный шланг всасывает воздух, короткий шланг сообщается с пылесборником.

Но имейте в виду, что промышленный стандарт для фильтрации составляет 0,3 мкм. Если вы хотите по-настоящему очистить воздух, вам нужен более тонкий фильтр с послепродажным обслуживанием для вашего пылесборника. Есть модели, которые захватывают частицы размером до 0,3 мкм.

Имейте также в виду, что эти тонкие фильтры быстро забиваются на одноступенчатых коллекторах. Если вы не хотите «взрывать» их сжатым воздухом каждый раз, когда вы отключаете коллектор, то можете добавить разделитель, который превращает ваш пылесборник в двухступенчатую систему. Они доступны в нескольких различных вариантах. Сертифицированные Фолтер фильтры являются недорогими и широко доступными для большинства пылесосов.

Но помните, что большие пылесборники являются излишествами для портативных электроинструментов, таких как шлифмашины. Они не будут легко передвигаться вслед за инструментом, и будут создавать турбулентность, снижая эффективность.

Преимущества аспирационных систем

Работа качественной аспирационной системы напрямую связана с экономией энергии. Каким образом? Цеха, которые не оснащены таким оборудованием, вынуждены просто проветривать помещение. Иначе пыль будет сильно забивать дыхательные пути работников и мешать работе. Рабочие же будут часто болеть. Сильные же испарения, скажем, лакокрасочных веществ, клеев и растворителей вредят метаболизму организма.

Человек, который работает в плохих условиях, обязательно уже через пару недель начнет чувствовать неприятную слабость. То есть оставлять помещение с загрязненным воздухом нельзя. Проветривание кажется дешевым способом решить проблему. Но на деле это обойдется намного дороже. В холодные сезоны за пределы помещения ежечасно выбрасываются буквально на ветер миллионы джоулей энергии, которая тратилась на отопление помещения и на разные этапы производства. Система же очистки позволяет:

Измельченные отходы деревообработки должны обязательно удаляться из атмосферы. Тем более, что современные установки способны улавливать частицы размером до 5 микрометров. Некоторые системы способны обеспечить очищение атмосферы от пыли на 99%, выдавая на выходе практически чистый воздух.

Добавьте маску или респиратор в свой арсенал

Несмотря на все усилия и дорогие установки, вы не сможете собирать всю пыль от всех ее источников, таких, как торцовочные пилы или шлифовальные машины. В этих случаях аккуратная облегающая респираторная маска от пыли или респиратор — ваша следующая линия обороны. Ищите респираторы и респираторы с N-95 или выше. Если у вас борода, то нормальный респиратор не обеспечит эффективное уплотнение вокруг лица, поэтому подумайте о специальном респираторе.
