Канальные приточные установки с электрическим калорифером Ventmachine
Канальные приточные установки с электрическим калорифером Ventmachine Вы можете заказать с монтажом под ключ, позвонив по телефону в Москве: +7(499) 350-94-14. Поставляем оборудование Ventmachine по России.
Компактные приточные установки предназначены для подготовки и подачи воздуха в помещение через сети воздуховодов. Обычно монтируются под подвесной потолок, а пульт управления вентиляционной установки выводят на стену. Подогрев воздуха осуществляется керамическими PTC нагревателями. Управление и контроль работы установок осуществляется продвинутой системой автоматики входящей в комплектацию. Вентиляционное оборудование удобно обслуживается через сервисную дверцу. Любой узел может быть доступен или демонтирован из установки за несколько минут, без снятия основного корпуса. Всё оборудование имеет максимально возможную комплектацию не требующую дополнения, а так же универсальные монтажные кронштейны.
Колибри-500
Приточная вентиляционная установка
Описание "Колибри-500"
Канальные приточные установки серии Колибри по общей комплектации и компоновке достаточно распространены на климатическом рынке. Похожие установки выпускаются многими производителями, но все же Колибри имеют ряд несомненных преимуществ.
Поскольку все вентиляционные установки производимые компанией «VENTMACHINE» оснащаются керамическими полупроводниковыми нагревателями, температура нагрева которых не превышает 250°, появилась возможность существенно сократить расстояние между рабочими узлами прибора и этим значительно уменьшить общие габариты.
Так же положительное значение имеет и то, что в воздухе, подогретом таким нагревателем не сжигается кислород. Установки Колибри-500 имеют малые размеры, высокое качество и при этом низкую стоимость (учитывая стоимость используемых комплектующих). В установке присутствуют все компоненты полноценного устройства готового к запуску. Серия Колибри сертифицирована по классу защиты проникновения влаги IP 44, что позволяет монтировать установки, как внутри помещений, так и снаружи. Вентиляционная установка Колибри-500 проста в обслуживании. Через открывающийся люк легко поменять пылевой фильтр (EU4) и получить доступ к остальным узлам прибора.
Приточные установки серии Колибри имеют выносной пульт управления, который обеспечивает включение и выключение установки, управление температурой приточного воздуха, переключение скоростей вентилятора, а также индикацию режимов работы установки и засоренности фильтра.
Колибри-500 GTC может совместно работать с многоскоростной вытяжной установкой BW-700 и управляться с одного пульта управления.
Отличительные особенности
- Компактные размеры (минимальные в своём классе)
- Низкий уровень шума
- Интеллектуальная система управления
- Полупроводниковые пожаробезопасные керамические нагреватели
- Регулировка количества подаваемого воздуха
- Автоматическое регулирование заданной температуры
- Вентилятор с встроенными амортизаторами
- Встроенный воздушный клапан с электроприводом и возвратной пружиной, принудительно закрывающей клапан при обесточивании установки
- Дистанционный пульт управления
- Класс защиты, позволяющий размещать установку за пределами помещения (на улице, под воздействием окружающей среды)
- Максимально возможная комплектация вентиляционного агрегата
- Рычаги фиксации пылевого фильтра
- Облегчённый демонтаж блока автоматики с нагревателями для сервисного обслуживания
- Тепло-звукоизоляция корпуса с использованием пенополиуретановых плит толщиной 25 мм и синтетического волокнистого материала 50мм отлично сохраняет тепло и удерживает шум
- Монтажные крепления, позволяющие легко производить монтаж даже одному человеку

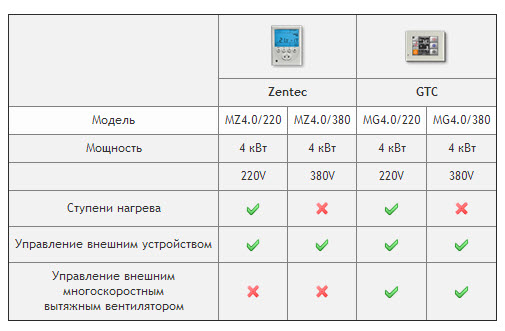

Модификации
Комплектация
- Корпус несущий
- Замки-защелки
- Блок автоматики и нагрева
- Керамический нагреватель PTC (DBK, Германия)
- Управляющая автоматика
- Температурный датчик
- Вентилятор центробежный (EBM Papst, Германия)
- Пылевой фильтр
- Датчик засорённости фильтра
- Клапан воздушный с электроприводом (Belimo, Швейцария)
- Гермовводы
- Кронштейны для крепления установки
- Входной фланец
- Выходной фланец
- Клеммы для внешних подключений
- Рычаги фиксации пылевого фильтра
- ЖК пульт управления
- Датчик температуры воздуха канальный в комплекте
PTC нагреватели фирмы DBK (Германия):
В оборудовании применяются керамические PTC нагреватели.
Преимущества перед обычными ТЭНовыми нагревателями:
- долговечность;
- энергосберегаемость и пожаробезопасность за счет свойств саморегуляции температуры керамики;
- экологичность (не сжигается кислород, не образуется угарный газ и др. вредные вещества)
Технические данные
|
Скорость вращения вентилятора |
1 |
2 |
3 |
|
|
Производительность, м³/час. |
275 |
360 |
500 |
|
|
Уровень шума на входе в установку, dB |
33 |
36 |
39 |
|
|
Уровень шума на выходе из установки, dB |
36 |
40 |
46 |
|
|
Мощность вентилятора, кВт |
0,2 |
|||
|
Мощность нагревателя, кВт |
Pmax=6 |
|||
|
Напряжение питания, В / Гц |
220 / 50 |
|||
|
Кабель электропитания, мм² |
3 × 2,5 (220В) |
|||
|
Кабель пульта управления |
UTP 2 × 2 |
|||
|
Габаритные размеры, мм |
773 × 394 × 294 |
|||
|
Вес, кг |
20 |
|||
|
Класс защиты |
IP 44 |
|||
|
Размещение |
Внутреннее / Наружное |
|||
|
Степень очистки воздуха |
Пылевой фильтр |
EU4 |
||
|
Режим работы |
Непрерывного действия |
|||
|
Поддержание заданной температуры приточного воздуха, °C |
В диапазоне +10...+30 |
|||
|
Условия эксплуатации: |
Температура входного воздуха, °С |
-26 / +50 |
||
Колибри-700
Приточная вентиляционная установка
Описание "Колибри-700"
В новой модели применен совершенно новый подход к оборудованию - подход с точки зрения удобства, технологичности и эстетики.
К критерию "удобство" можно отнести простоту монтажа, удобство гарантийного и после гарантийного обслуживания. Быстрый доступ и демонтаж узлов установки без специальных навыков.
Любой узел Колибри-700 может быть доступен или демонтирован из установки за несколько минут, без снятия основного корпуса. Для этого нужно всего лишь отсоединить нужный разъем или защелку и вынуть весь требуемый узел. Это качество, существенно облегчает работу с оборудованием монтажным службам, и далеко нелишнее для конечного потребителя.
Технологичность установки Колибри-700 видна во всем даже с первого взгляда. К примеру, прижимное устройство крепления пылевого фильтра позволяет быстро установить фильтрующий элемент с помощью двух прижимных рычагов, после чего проход даже малейшего количества неочищенного приточного воздуха минуя фильтр, становится невозможным.
Корпус установки абсолютно герметичен и теплоизолирован, не имеет тепломостов даже в местах соединения основных панелей. Класс защиты (IP-44). Для безопасности обслуживания в прибор встроены автоматы эл. отключения и кнопка ручного принудительного обесточивания всей установки. Контрольные датчики температуры находятся внутри корпуса установки и уже подключены к системе управления. Датчик состояния пылевого фильтра подает сигнал на пульт дистанционного управления при необходимости замены фильтрующего элемента. Воздушный клапан герметичен и оснащен эл. приводом с возвратной пружиной, закрывающей клапан в случае отключения эл. энергии во избежание выхолаживания помещения. Для нагрева приточного воздуха используются керамические полупроводниковые нагреватели, пожаробезопасные и не сжигающие кислород в приточном воздухе. Хорошо сбалансированный вентилятор имеет встроенные амортизаторы, тем самым снижая и без того невысокий уровень шума.
Эстетические качества Колибри-700 выгодно выделяют ее на фоне конкурентов. Все детали корпуса выполнены по технологии лазерной резки и безупречно скомпонованы. Рациональное использование любого свободного пространства в корпусе обеспечило компактные габаритные размеры при максимальной комплектации. Сегментный корпус покрыт прочной металлопорошковой краской, гармонично подобранных цветов. Управление прибором осуществляется специально разработанной автоматикой с множеством удобных для пользователя настроек. На тонком 3х дюймовом, жидкокристаллическом дисплее дистанционного пульта, показываются все режимы работы установки.
Колибри-700 GTC может совместно работать с многоскоростной вытяжной установкой BW-700 и управляться с одного пульта управления.
Модификации
Отличительные особенности
- Компактные размеры (минимальные в своём классе)
- Низкий уровень шума
- Интеллектуальная система управления
- Пожаробезопасные полупроводниковые керамические нагреватели
- Регулировка количества подаваемого воздуха
- Автоматическое регулирование заданной температуры
- Встроенный воздушный клапан, оснащённый электроприводом Belimo (Швейцария) с возвратной пружиной, принудительно закрывающим клапан при обесточивании установки
- Система герметичного прижима пылевого фильтра, препятствующая проникновению мелких частиц пыли, минуя фильтр
- Дистанционный многофункциональный пульт управления
- Класс защиты, позволяющий размещать установку за пределами помещения (на улице, под воздействием окружающей среды)
- Специально разработанная блочная система облегчённого доступа и обслуживания установки
- Возможность полного обесточивания установки без доступа к электрощиту
- Максимально возможная комплектация вентиляционного агрегата
- Вентилятор с встроенными амортизаторами
- Специально разработанный универсальный крепеж для монтажа
- Максимально надежные европейские комплектующие
Комплектация
1. Корпус несущий
1.1. Дверь сервисного обслуживания
1.2. Кронштейны для крепления установки
2. Клапан воздушный
3. Электропривод воздушного клапана (Belimo, Швейцария)
4. Пылевой фильтр
5. Рычаги фиксации пылевого фильтра
6. Датчик засорённости фильтра
7. Кнопка аварийного (технологического) отключения
8. Блок нагрева и вентиляции
8.1. Вентилятор центробежный (EBM Papst, Германия)
8.2 Керамические нагреватели PTC (DBK, Германия)
8.3 Температурный датчик
8.4. Пожарный датчик
8.5 Замки-защелки, для крепления блока
8.6 Управляющая автоматика
9. Клеммные колодки
9.1. Коммутационная колодка
9.2. Силовая колодка
10. Разъемы типа ШР
11. Гермовводы
12. ЖК пульт управления
Технические данные
|
Скорость вращения вентилятора |
1 |
2 |
3 |
|
|
Производительность, м³/час. |
310 |
510 |
715 |
|
|
Уровень шума на входе в установку, dB |
34 |
38 |
41 |
|
|
Уровень шума на выходе из установки, dB |
38 |
41 |
49 |
|
|
Мощность вентилятора, кВт |
0,21 |
|||
|
Мощность нагревателя, кВт |
см. модификации |
|||
|
Напряжение питания, В / Гц |
380 / 50 |
|||
|
Кабель электропитания, мм² |
5 × 2,5 |
|||
|
Кабель пульта управления |
UTP 2 × 2 |
|||
|
Габаритные размеры, мм |
680 × 650 × 294 |
|||
|
Вес, кг |
38 |
|||
|
Класс защиты |
IP 44 |
|||
|
Размещение |
Внутреннее / Наружное |
|||
|
Степень очистки воздуха |
Пылевой фильтр |
EU4 |
||
|
Режим работы |
Непрерывного действия |
|||
|
Поддержание заданной температуры приточного воздуха, °C |
В диапазоне +10...+30 |
|||
|
Условия эксплуатации: |
Температура входного воздуха, °С |
-26 / +50 |
||
Колибри-1000
В новой модели применен совершенно новый подход к оборудованию - подход с точки зрения удобства, технологичности и эстетики. К критерию "удобство" можно отнести простоту монтажа, удобство гарантийного и после гарантийного обслуживания. Быстрый доступ и демонтаж узлов установки без специальных навыков.
Любой узел Колибри-1000 может быть доступен или демонтирован из установки за несколько минут, без снятия основного корпуса. Для этого нужно всего лишь отсоединить нужный разъем или защелку и вынуть весь требуемый узел. Это качество, существенно облегчает работу с оборудованием монтажным службам, и далеко нелишнее для конечного потребителя.
Технологичность установки Колибри-1000 видна во всем даже с первого взгляда. К примеру, прижимное устройство крепления пылевого фильтра позволяет быстро установить фильтрующий элемент с помощью двух прижимных рычагов, после чего проход даже малейшего количества неочищенного приточного воздуха минуя фильтр, становится невозможным.
Корпус установки абсолютно герметичен и теплоизолирован, не имеет тепломостов даже в местах соединения основных панелей. Класс защиты (IP-44). Для безопасности обслуживания в прибор встроены автоматы эл. отключения и кнопка ручного принудительного обесточивания всей установки. Контрольные датчики температуры находятся внутри корпуса установки и уже подключены к системе управления. Датчик состояния пылевого фильтра подает сигнал на пульт дистанционного управления при необходимости замены фильтрующего элемента. Воздушный клапан герметичен и оснащен эл. приводом с возвратной пружиной, закрывающей клапан в случае отключения эл. энергии во избежание выхолаживания помещения. Для нагрева приточного воздуха используются керамические полупроводниковые нагреватели, пожаробезопасные и не сжигающие кислород в приточном воздухе. Хорошо сбалансированный вентилятор имеет встроенные амортизаторы, тем самым снижая и без того невысокий уровень шума.
Эстетические качества Колибри-1000 выгодно выделяют ее на фоне конкурентов. Все детали корпуса выполнены по технологии лазерной резки и безупречно скомпонованы. Рациональное использование любого свободного пространства в корпусе обеспечило компактные габаритные размеры при максимальной комплектации. Сегментный корпус покрыт прочной металлопорошковой краской, гармонично подобранных цветов. Управление прибором осуществляется специально разработанной автоматикой с множеством удобных для пользователя настроек. На тонком 3х дюймовом, жидкокристаллическом дисплее дистанционного пульта, показываются все режимы работы установки.
Модификации
Отличительные особенности
- Компактные размеры (минимальные в своем классе)
- Низкий уровень шума
- Интеллектуальная система управления
- Пожаробезопасные полупроводниковые керамические нагреватели
- Регулировка количества подаваемого воздуха
- Автоматическое регулирование заданной температуры
- Встроенный воздушный клапан, оснащенный электроприводом Belimo (Швейцария) с возвратной пружиной, принудительно закрывающим клапан при обесточивании установки
- Система герметичного прижима пылевого фильтра, препятствующая проникновению мелких частиц пыли, минуя фильтр
- Дистанционный многофункциональный пульт управления
- Класс защиты, позволяющий размещать установку за пределами помещения (на улице, под воздействием окружающей среды)
- Специально разработанная блочная система облегченного доступа и обслуживания установки
- Возможность полного обесточивания установки без доступа к электрощиту
- Максимально возможная комплектация вентиляционного агрегата
- Вентилятор с встроенными амортизаторами
- Специально разработанный универсальный крепеж для монтажа
- Максимально надежные европейские комплектующие
Технические данные
|
Скорость вращения вентилятора |
1 |
2 |
3 |
|
|
Производительность, м³/час. |
450 |
730 |
1000 |
|
|
Уровень шума на входе в установку, dB |
35 |
39 |
41 |
|
|
Уровень шума на выходе из установки, dB |
45 |
49 |
58 |
|
|
Мощность вентилятора, кВт |
0,36 |
|||
|
Мощность нагревателя, кВт |
см. модификации |
|||
|
Напряжение питания, В / Гц |
380 / 50 |
|||
|
Кабель электропитания, мм² |
5 × 2,5 |
|||
|
Кабель пульта управления |
UTP 2 × 2 |
|||
|
Габаритные размеры, мм |
680 × 650 × 294 |
|||
|
Вес, кг |
38 |
|||
|
Класс защиты |
IP 44 |
|||
|
Размещение |
Внутреннее / Наружное |
|||
|
Степень очистки воздуха |
Пылевой фильтр |
EU4 |
||
|
Режим работы |
Непрерывного действия |
|||
|
Поддержание заданной температуры приточного воздуха, °C |
В диапазоне +10...+30 |
|||
|
Условия эксплуатации: |
Температура входного воздуха, °С |
-26 / +50 |
||
Колибри-2000
Приточная вентиляционная установка
Описание "Колибри-2000"
Отличительные особенности
- Компактные размеры (минимальные в своём классе)
- Низкий уровень шума
- Интеллектуальная система управления
- Пожаробезопасные полупроводниковые керамические нагреватели
- Регулировка количества подаваемого воздуха
- Автоматическое регулирование заданной температуры
- Встроенный воздушный клапан, оснащенный электроприводом Belimo (Швейцария) с возвратной пружиной, принудительно закрывающим клапан при обесточивании установки
- Дистанционный пульт управления с ЖК-дисплеем
- Класс защиты, позволяющий размещать установку за пределами помещения (на улице, под воздействием окружающей среды)
- Максимально возможная комплектация вентиляционного агрегата
- Система герметичного прижима пылевого фильтра, препятствующая проникновению мелких частиц пыли, минуя фильтр

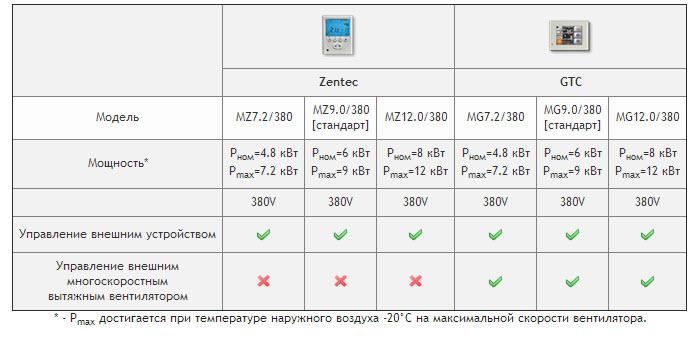

Модификации

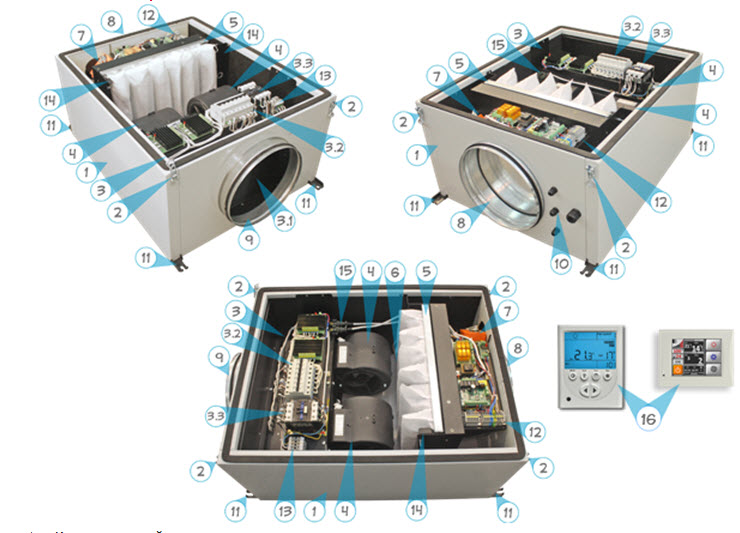

Комплектация
1. Корпус несущий
2. Замки-защелки (для крепления двери)
3. Силовой блок (коммутации и нагрева)
3.1. Нихромовый нагреватель (Eichenauer, Германия)
3.2. Автоматические выключатели 1-ий, 2-ий ступени нагревателей и блока автоматики
3.3. Контактор
4. Вентиляторы центробежные (EBM Papst, Германия)
5. Пылевой фильтр EU4
6. Датчик засорённости фильтра
7. Блок автоматики с электроприводом воздушного клапана (Belimo, Швейцария)
8. Входной фланец c воздушным клапаном
9. Выходной фланец
10. Гермовводы
11. Четыре кронштейна для крепления установки
12. Клеммы «WAGO» для внешних подключений
13. Клеммы для подключения силового кабеля
14. Рычаги (фиксации пылевого фильтра)
15. Разъёмы КП2
16. ЖК пульт управления
17. Датчик температуры воздуха канальный (в комплекте)
Технические данные
|
Скорость вращения вентилятора |
1 |
2 |
3 |
|
|
Производительность, м³/час. |
1000 |
1300 |
1800 |
|
|
Уровень шума на входе в установку, dB |
36 |
40 |
43 |
|
|
Уровень шума на выходе из установки, dB |
46 |
51 |
60 |
|
|
Мощность вентилятора, кВт |
0,71 |
|||
|
Мощность нагревателя, кВт |
см. модификации |
|||
|
Напряжение питания, В / Гц |
380 / 50 |
|||
|
Кабель электропитания, мм² |
5 × 6,0 |
|||
|
Количество ступеней |
2 (50% + 50%) |
|||
|
Кабель пульта управления |
UTP 2 × 2 |
|||
|
Габаритные размеры, мм |
962 × 687 × 432 |
|||
|
Вес, кг |
65 |
|||
|
Класс защиты |
IP 44 |
|||
|
Размещение |
Внутреннее / Наружное |
|||
|
Степень очистки воздуха |
Пылевой фильтр |
EU4 |
||
|
Режим работы |
Непрерывного действия |
|||
|
Поддержание заданной температуры приточного воздуха, °C |
В диапазоне +10...+30 |
|||
|
Условия эксплуатации: |
Температура входного воздуха, °С |
-26 / +50 |
||
|
Температура выходного приточного воздуха, °C |
+10...+30 |
|||
|
Управление внешним устройством |
AC200B, 1A |
|||
|
Управление внешним многоскоростным вентилятором |
AC200B, Pmax=0,7 кВт |
|||
