Колибри-1000 Water

Приточная установка с водяным калорифером

Описание Колибри-1000 Water

Основная цель, при разработке Колибри-1000 Water, заключалась в создании надежной современной установки с максимальной защитой от размораживания калорифера, но при этом абсолютно неприхотливой в эксплуатации. Также стояла задача сделать ее настолько законченной и самонастраивающейся, чтобы монтаж ее не требовал специальных профессиональных навыков.

Удалось сделать простое согласование гидравлических характеристик смесительного узла установки с характеристиками различных систем водоснабжения без применения дорогостоящих дифференциальных манометров и прецизионных балансировочных клапанов. Совместно со специалистами фирмы Danfoss была разработана схема смесительного узла с автоматическим выравниванием сопротивления на трехходовом клапане посредством установки автоматического перепускного клапана на входе. Таким образом оборудование поступает к потребителю полностью настроенным в заводских условиях и не требует в момент монтажа дополнительных регулировок.

В качестве теплоносителя допускается использовать воду или этиленгликоль с ингибиторами.

Отличительные особенности

• Готовый к эксплуатации прибор с функциями самонастройки
• Компактные размеры
• Низкий уровень шума
• Вентилятор с встроенными амортизаторами
• Максимально надежные европейские комплектующие
• Интеллектуальная система управления с LCD сенсорным цветным дисплеем производства GTC
• Эффективный, компактный четырехрядный калорифер
• Встроенный воздушный клапан оснащённый электроприводом Belimo (Швейцария) с возвратной пружиной, принудительно закрывающей клапан при обесточивании установки или при угрозе размораживания калорифера
• Механизм герметичного прижима пылевого фильтра, препятствующий проникновению мелких частиц пыли минуя фильтр
• Определение степени засорённости пылевого фильтра
• Автоматическая система обезвоздушивания, состоящая из 2х автоматических клапанов выпуска воздуха
• Дополнительная защита температуры воды на входе в смесительный узел
• Трехходовой седельный клапан, управляемый автоматикой, регулирует количество теплоносителя в смесительном узле. В отличие от обычно применяемых поворотных, седельные клапаны отличаются более высокой точностью регулирования, долговечностью, а так же эти клапаны практически не подвержены «закисанию» во время длительного простоя, например в теплый период года
• Балансировочный вентиль с расходомером жидкости для настройки расхода воды через смесительный узел. Применяется в тех случаях когда слив перегретой воды, проходящей через бай пас смесительного узла и перепускной клапан, в обратную магистраль не желателен
• Вариант исполнения - левая и правая

Комплектация

1. Корпус несущий
2. Управляющая автоматика
3. Вентилятор центробежный (EBM Papst, Германия)
4. Пылевой фильтр
5. Датчик засорённости воздушного фильтра
6. Механизм фиксации пылевого фильтра
7. Клапан воздушный с электроприводом (Belimo, Швейцария)
8. Входной фланец
9. Выходной фланец
10. Кронштейны для крепления установки
11. Клеммы для внешних подключений
12. Водяной нагреватель для прямоугольных каналов (Лиссант, Россия)
13. Смесительный узел (опрессованный)
14. Циркуляционный насос (Wilo, Германия)
15. Термоманометр (Watts, Германия)
16. Клапан перепускной угловой (Watts, Германия)
17. Фильтр сетчатый латунный со сливным краном (Danfoss, Дания)
18. Трехходовой шаровый кран с Т-переключением потока (Itap, Италия)
19. Воздухоотводчик (Valtec, Италия)
20. Трехходовой регулирующий клапан (Danfoss, Дания)
21. Электропривод трехходового клапана (Danfoss, Дания)
22. Термостат (Danfoss, Дания)
23. ЖК пульт управления
24. Датчик температуры воздуха канальный (в комплекте)
25. Температурный датчик обратной воды (GTC)
26. Балансировочный вентиль с расходомером жидкости (Watts, Германия)

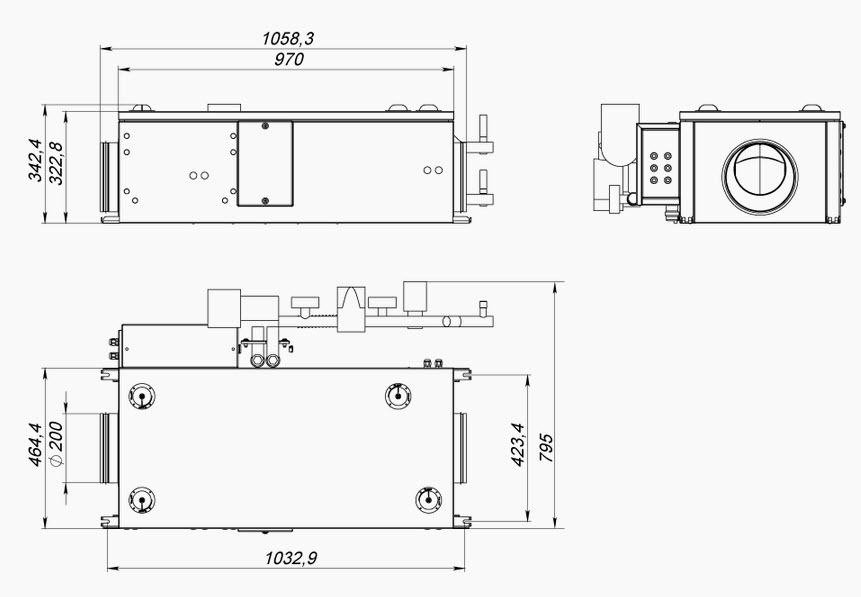

Технические данные
