Проектирование прецизионного кондиционера

Проектирование прецизионного кондиционера

При выборе системы кондиционирования учтите несколько простых правил.

Проверяйте работу устройства (соответствие заявленным техническим характеристикам производителя: расход и давление воздуха).

Анализируйте равномерность прогревания помещения и работу блоков увлажнения (от этих характеристик будет зависеть комфортность созданного микроклимата).

Ознакомьтесь с шумовыми характеристиками системы кондиционирования (нежелательный шум часто приводит к головной боли и раздражительности, все устройства нашей компании оснащены качественной шумоизоляцией).

Тщательно проверяйте правильность установки фильтров, очищающих воздух.

Конечно, это далеко не весь перечень советов, которые понадобятся при выборе необходимой системы кондиционирования. Вы сможете избежать всех вышеописанных проблем при покупке устройства, если воспользуетесь услугами нашей компании. Специалисты помогут подобрать кондиционеры на любой вкус.

Сегодня качественная система любого вида кондиционирования — залог счастливой полноценной жизни и эффективного ведения бизнеса.

Особенности проектирования охлаждаемых водой систем

При проектировании таких систем водоохлаждения необходимо еще на начальном этапе спроектировать модульные водоохлаждающие агрегаты с возможностью установки дополнительных модулей с минимальной модернизацией системы управления. Магистральный подающий и обратный трубопроводы необходимо предусмотреть большого диаметра (Ду 80 или Ду 100, и в случае добавления модулей охлаждения можно не менять магистральные трубопроводы в технологическом помещении, а использовать спроектированные и ранее смонтированные отводы с запорной арматурой для подсоединения новых водоохлаждающих стоек). Пусконаладочные работы заключаются только в настройке установленных ранее на каждом ответвлении охлажденной жидкости балансировочных клапанов. Для снятия тепловых нагрузок от внешних факторов (окна, стены и перегородки с соседними помещениями) можно было бы установить бытовой кондиционер, но он осушает воздух, который перемешивается с воздухом в стойках. В зимнее время необходим увлажнитель воздуха. Рациональным решением является установка маленького прецизионного кондиционера, охлаждаемого от существующего контура охлаждения водой. Влажность в помещении будет поддерживать встроенный пароувлажнитель.

Размещение систем прецизионного кондиционирования в технологических помещениях

Вечная проблема любого заказчика — размещение как можно большего количества оборудования в помещении с минимально возможной площадью таким образом, чтобы осталось свободное место под дальнейшее расширение. Если оборудование установлено на фальшполе, то согласно правилам проектирования расстояние между его отдельными элементами может быть меньше, что позволяет в том же помещении разместить кабельные системы (СКС). Это же пространство используется как воздуховод (статическая камера) для прецизионного кондиционирования. К сожалению, наши нормативы проектирования никак не регламентируют высоту фальшпола, согласно зарубежным требованиям этот параметр должен составлять от 400 мм, на что имеется ряд причин.

Первая состоит в том, что при занижении высоты фальшпола увеличивается сопротивление воздуха и, как следствие, уменьшается расход воздуха на стойках оборудования. На низкой высоте фальшпола (150–300 мм) воздух начинает выходить из открытого пространства фальшпола только на четвертой или даже восьмой напольных вентиляционных плитках, расположенных по порядку от места установки системы кондиционирования. В противном случае в плитках будет отрицательный поток, т.е. происходит засасывание воздуха и подмес теплого и охлажденного воздуха.

Вторая причина состоит в том, что при начальном, а чаще при последующем монтаже или изменениях существующей СКС, под полом возникают барьеры — узлы на пути воздуха, и дополнительное сопротивление может появиться снова, тем самым уменьшая свободное пространство под фальшполом.

Следует грамотно устанавливать напольные вентиляционные плиты или напольные решетки. Слишком близкое их расположение может привести к отрицательному эффекту — засасыванию (инжекции) теплого воздуха из помещения в пространство фальшпола. В подобном случае рекомендуется проконсультироваться с проектировщиком системы кондиционирования.

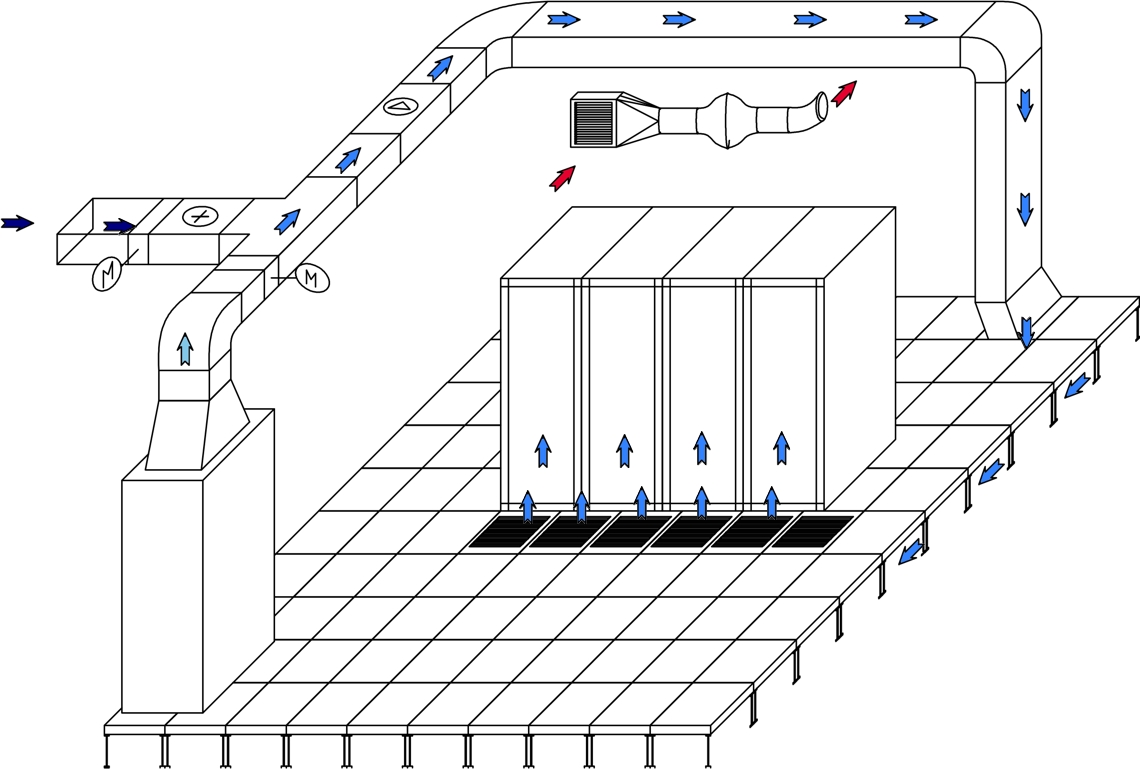

Размещение систем прецизионного кондиционирования в технологических помещениях

На первых по порядку плитках, начиная от места установки шкафа кондиционирования, при живом сечении свыше 15 % будет отрицательный поток, т.е. происходит засасывание воздуха через плитки в пространство фальшпола. В случае установки плитки с большим сечением после десятой плитки поток может выйти через нее и не достичь дальних зон помещения. При отсутствии механической (принудительной) вентиляции воздух вдоль стойки будет опускаться сверху вниз. Поэтому использование систем кондиционирования с верхним обдувом может привести с «замыканию», т.к. возникнет противоток естественной и принудительной вентиляции. В результате появляются тепловые барьеры в нижних частях стоек технологического оборудования. Даже если техническое задание не предусматривает наличие фальшпола, следует применять системы с нижним обдувом через решетки статического короба, являющегося основанием прецизионного кондиционера.

Параметры, необходимые для проектирования прецизионного кондиционера

Как проектировщику, так и заказчику важно знать все параметры, необходимые для правильного проектирования системы прецизионного кондиционирования. В табл. 1 и 2 приводится типовые списки этих параметров с комментариями, и пожелания заказчика.

Таблица 1. Типовой список параметров для проектирования.

Параметр
Комментарий
Общие данные

Вновь строящийся объект или реконструируемый


Этот параметр важен для определения нагрузки нижнего перекрытия или кровли, т.к. в реконструируемом здании плиты стареют от проектных нагрузок. Для строящегося объекта можно задать закладные отверстия.


Сроки начала работ


Часть комплектующих может быть на складе, доставка комплектующих от производителя потребует увеличения срока производства.


Строительные чертежи здания или помещения, планы и разрезы с указанием всех размеров и отметок высот


Даже в случае наличия таковых необходим выезд специалиста на осмотр площадки для составления монтажного проекта, который заказчик обязан согласовать.


Теплотехническая характеристика ограждающих конструкций - окон, стен, перекрытий


Без нее невозможно оценить точную величину тепловых притоков в помещение


Наличие и параметры подвесных потолков


Необходимо уточнить тип потолка - подвесной (легко разборный) или подшивной (неразборный) - и его высоту


Наличие и параметры фальшполов


В технологических данных на оборудование необходимо указать нагрузку от оборудования. Высота фальшпола не должна быть ниже 400 мм. Указывается и несущая распределительная нагрузка.


Возможные места установки оборудования снаружи здания, внутри или на крыше


Критерий выбора - доступность для обслуживания и ремонта наружного оборудования.


Категория помещений в соответствии с противопожарными нормами


Важно уточнить наличие огнезадерживающих перегородок (стен), ограждающих помещение.


Категория резервирования


Класс резервирования определяет заказчик(N+N или N+1, например, 60+60 или 30+30+30)

Технологические данные

Схемы размещения технологического оборудования


Необходимы для правильной расстановки оборудования вдоль «горячих коридоров»


Спецификация оборудования с указанием потребляемой мощности

 -
Режим работы оборудования

Освещенность помещений, Вт/м2


Дополнительно указывается тип ламп: накаливаний или люминесцентные


Производительность системы вентиляции (при наличии)


Тип центральный кондиционер или только приточный (появляется дополнительный источник тепла)


Количество сотрудников, характер и режим их работы


Режим постоянное или непостоянное пребывание


Источники и количество тепловыделений, установленная электрическая мощность оборудования. Коэффициенты загрузки и одновременности работы оборудования. Специфические требования по отдельным помещениям


Требования к поддержанию параметров кондиционирования: технологическое или комфортное, круглогодичное, круглосуточное, для теплого периода года


Здесь все определяется техническими условиями на оборудование (паспорт), именно: температура и влажность окружающего воздуха.

Технические данные

Источники и характеристика тепло- и холодоносителей (расположение источника, тип и температура на входе и выходе, перепад давления и т.д.). Расположение и характеристики существующих систем (если имеются), наличие исполнительной документации, расположение и характеристика источников электроснабжения. Схема организации отвода конденсата.


Размещение канализационных и водосточных стояков.


Желательно осуществить дренажный отвод с самотеком (дренажные насосы снижают степень надежности системы).


Наличие системы отопления


Возможно, потребуется удалить систему или при необходимости заизолировать.


Наличие системы центрального управления


Важно уточнить необходимость интегрирования и тип: визуализация и/или управление. Указать тип существующей системы управления.

Климатические данные

Требования к параметрам внутреннего воздуха (температура, влажность, точность регулирования, подвижность воздуха в рабочей зоне)


Последний параметр не является основополагающим, так как в «наших» помещениях рабочие места с постоянным пребыванием людей практически никогда не организуются. Причина в большой кратности воздухообмена и подвижности воздуха.


Требования по чистоте воздуха


Задается класс фильтрации или содержания частиц в воздухе.


Требования по уровню шума


Учитывается уровень шума, как наружного, так и внутреннего оборудования. Встречаются объекты в спальных районах или больницах, требующие применения малошумного оборудования.


Расчетные параметры наружного воздуха


Наружная температура воздуха берется максимальной для данного места установки оборудования.
