Проектирование систем вентиляции и кондиционирования (ВК)

Проектирование системы вентиляции и кондиционирования (ВК) - неизбежный этап строительства любого объекта, будь то жилое здание, общественное, административное, производственное. Ведь от того, насколько правильно учтены все характеристики материалов, из которых строится сооружение, нормы микроклимата, будет зависеть состояние внутренней среды помещений, оказывающее воздействие на человека.
Правильно спроектированные и смонтированные системы обеспечивают высокий уровень комфорта в обслуживаемых зонах при значительной экономии энергоносителей и повышения общего КПД систем.
Функции вентиляционной системы и кондиционирования
В помещении постоянно идет накопление разнообразных газов. Это не только углекислый газ, который является продуктом жизнедеятельности человека. Различные поверхности и предметы домашнего интерьера также способны выделять токсины в воздух. В воздухе скапливаются мелкий ворс от одежды, пыль и незаметные частицы разнообразных веществ.
Вентиляционная система способна не только отводить загрязненный воздух из помещения, но и забирать излишнюю влагу вместе с воздушными массами. Если проектирование вентиляции и дальнейший ее монтаж выполнены правильно, тогда помещение не будет скапливать загрязненный воздух. Движение воздушных масс даст приток свежего воздуха, а отработанный состав уйдет через систему вентиляционных труб на улицу.
Необходимость проектирования систем вентиляции и кондиционирования
Любая инженерно-коммуникационная система имеет огромное значение для жизнедеятельности и здоровья человека. Создание таких систем является обязательным условием для формирования комфортного климата в абсолютно любом помещении. И совершенно не имеет значения, идёт речь о квартире или частном доме, о ресторане или салоне красоты, о промышленном предприятии или торговой точке.
У многих людей, в первую очередь непосвящённых, создаётся достаточно своеобразное представление о системах вентиляции и кондиционирования. Бытует мнение, что данные технологические сети можно создавать на своё усмотрение, ориентируясь только на самые лучшие характеристики устанавливаемой системы и совершенно игнорируя многие важные моменты.
А между тем необходимо понимать, что купить и установить дорогостоящее оборудование не означает ещё получение желаемого результата, то есть надёжной и эффективной системы вентиляции и кондиционирования. Нужно принимать во внимание многочисленные факторы, касающиеся особенностей помещения, его параметров и характеристик, подобрать не просто самое мощное и «самое лучшее» оборудование, а сделать так, чтобы все элементы данной инженерной системы действовали слаженно и обеспечивали необходимый результат.
Достижению такой цели как раз и служит проектирование систем вентиляции и кондиционирования, которое позволяет учитывать все вышеуказанные нюансы и подбирать все элементы конструкции таким образом, чтобы она работала чётко и слаженно, вызывая такие понятные многим и приятные ассоциации со швейцарскими часами.
Но в вопросах проектирования вентиляции огромное значение имеет не столько ход самого этого процесса, сколько фактор выбора исполнителя. Опять же, создать климатическую систему теоретически может кто угодно, но не факт, что она будет отличаться в своей работе надёжностью и эффективностью. Поэтому составлением и разработкой проектов вентиляции и кондиционирования должны заниматься только квалифицированные специалисты, опыт и знания которых могут служить стопроцентной гарантией достижения нужного итогового результата.
Проектирование систем вентиляции и кондиционирования: основные требования
Приступая к разработке проекта вентиляции и кондиционирования любого объекта, необходимо понимать, что выбор в пользу определённой системы должен делаться на основе взвешенного анализа и тщательных технико-экономических расчётов, при этом желательно опираться не на один-единственный вариант, а выбирать из нескольких, хотя бы двух или трёх.
Естественно, что для всего этого необходимо максимально внимательно исследовать объект работ на предмет его соответствия ряду важных требований, к числу которых относятся такие:
- Санитарно-гигиенические требования.
Необходимо спроектировать и смонтировать такую вентиляционную систему, чтобы она смогла поддерживать в помещениях объекта заданный уровень влажности и температуры. При этом следует продумать оптимальный способ подачи в помещения объекта свежего воздуха, а также его вывода из них.
- Архитектурно-строительные требования.
Речь идёт об установке кондиционерных блоков внутри и снаружи здания, чтобы их установка не шла вразрез с его архитектурным ансамблем и не портила его внешний вид.
- Требования пожарной безопасности.
Устанавливаемое оборудование не должно нести потенциальную угрозу возникновения пожаров на объекте. Работа всех составляющих элементов системы должна быть организована таким образом, чтобы максимально возможным образом подобная возможность была исключена.
- Эксплуатационные требования.
Как организовано управление системой вентиляции и кондиционирования, существует ли автономное управление при условии, что в нём есть надобность.
- Требования надёжности системы.
Аксиома, но тем не менее заслуживающая особого внимания и рассмотрения. Любая вентиляционная система должна быть надёжной с точки зрения не только безопасности человека, но и с точки зрения её технологических параметров.
- Экономические требования.
Пресловутое, но не теряющее актуальности соотношение качества и цены. Вентиляционная система в идеальном варианте должна стоить минимально возможных денег с максимально возможным эффектом.
Проектирование систем вентиляции и систем кондиционирования
Проектирование системы отопления вентиляции и кондиционирования воздуха - неизбежный этап строительства любого объекта, будь то жилое здание, общественное, административное, производственное. Ведь от того, насколько правильно учтены все характеристики материалов, из которых строится сооружение, нормы микроклимата, будет зависеть состояние внутренней среды помещений, оказывающее воздействие на человека.
Правильно спроектированные и смонтированные системы обеспечивают высокий уровень комфорта в обслуживаемых зонах при значительной экономии энергоносителей и повышения общего КПД систем.
Первый этап создания любой системы вентиляции и проектирование систем кондиционирования, это выполнение проектных работ.
Проект вентиляции начинается с определения воздухообменов по каждому помещению здания. Производится анализ требуемого качества обработки воздуха и уровень нагрузки на планируемое оборудование. Далее выбирается трассировка системы воздуховодов, выбирается всё необходимое оборудование. Определяются характеристики устройств: уровень мощности, производительность, количество элементов, порядок расположения комплектующих системы.
Основными исходными данными для проектирования систем вентиляции и кондиционирования являются:
- источник теплоснабжения и ТУ от теплоснабжение организации (централизованный или автономный);
- архитектурно-строительное задание;
- технологическое задание;
- в некоторых случаях генеральный план;
В зависимости от задач, которые стоят перед вами, в рамках проекта, мы можем предложить вам разработку следующих разделов:
- проектирование систем вентиляции;
- проектирование систем кондиционирования;
- проектирование систем осушения и увлажнения;
- проектирование систем дымоудаления.
После выполнения проекта, вся документация в обязательном порядке подлежит согласованию в службе эксплуатации и/или в проверяющих инстанциях. Все разногласия и недочеты будут устранены за наш счет.
Проект систем кондиционирования и вентиляции включает в себя:

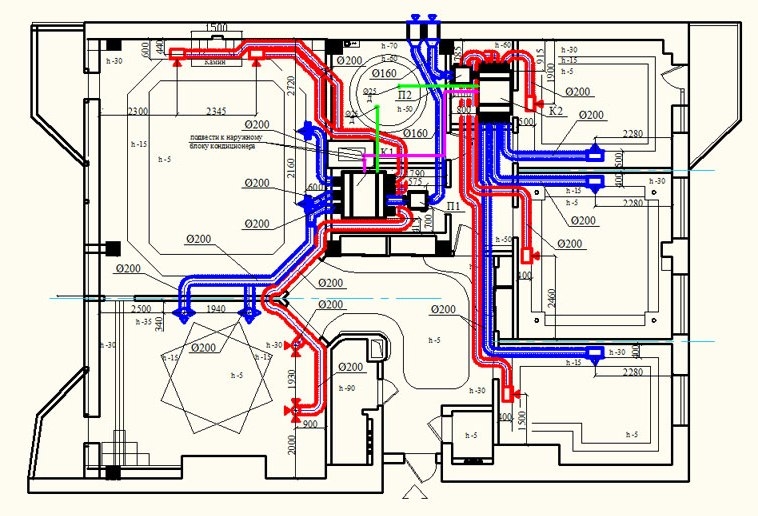

- общие данные -поэтажные планы здания с системами вентиляции;

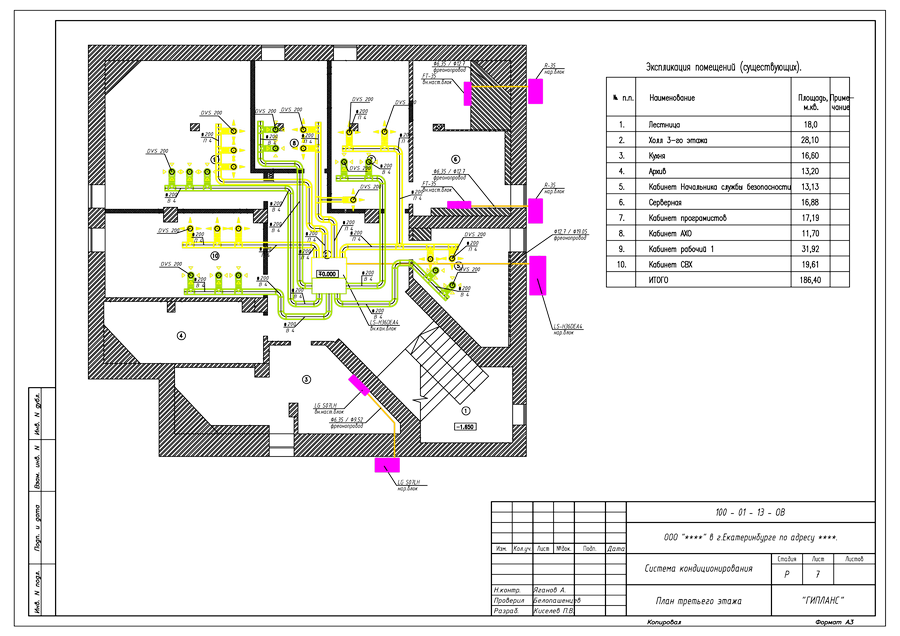

- поэтажные планы здания с системами кондиционирования;
- установки систем ( в случае необходимости);
- аксонометрические схемы систем кондиционирования и вентиляции;
- спецификацию оборудования и материалов.
Этапы проектирования систем кондиционирования и вентиляции
Проектирование вентиляционных систем. Этапы:
- вычисляется нужная норма воздухообмена внутри помещений
- разрабатывается вентиляционная схема
- определяется количество источников тепла
- рассматриваются дополнительные требования к вентилированию конкретных участков
- выбирается наиболее приемлемый для данного здания проект
- составляются коммерческое предложение, его экономическое обоснование, причем для каждого несколько разных вариантов
- проект оценивается на соответствие изначально предъявляемым требованиям
- составляется рабочий проект, а затем согласовывается с заказчиком
- после согласования всех моментов проект отдается монтажной группе для реализации.
Поэтапная программа проектирования порядка установки климатического оборудования:
- предварительное выявление требований к монтажу, воздухоочистительным устройствам, детализация схемы
- определяется тип климат-оборудования (чиллер/фанкойл, центральная климат-установка, мультисплит-устройство и т.д.)
- производятся соответствующие расчеты, выставляются параметры температуры/влажности пространственной среды
- ориентировочное коммерческое предложение, его обоснование (несколько вариантов)
- уточнение деталей, требований
- на основании полученной информации составляется технический проект, спецификация
- инженерная группа приступает непосредственно к проекту. При этом определяются мощностные характеристики компрессора, производительность климат-установки, параметры внутрипространственной среды.
Рекомендации по проектированию климатических установок
Как правило, климат-устройства очистки, увлажнения внутрипространственной среды устанавливаются дополнительно к основной вентиляции строения. Именно поэтому проектирование систем кондиционирования воздуха должно обязательно учитывать совмещение с вентиляционной схемой. Рассмотрим основные рекомендации, основные критерии по проектированию, систем вентиляции и кондиционирования:
- необходимо учитывать все конструктивные особенности строения, комнат/офисов, непосредственно вентиляционного устройства;
- во время расчета необходимых параметров внутренней пространственной среды следует опираться на нормы, приведенные в СНиП;
- разработку проектной документации рекомендуется проводить с помощью специальных программ. Это сведет к минимуму ошибки в расчетах;
- на стадии выбора устройств по очистке отработанного воздуха также следует использовать компьютерные программы, выпускаемые производителями климатических устройств. Это дает возможность создать наиболее оптимальный вариант (или несколько) по соотношению стоимость-качество-функциональное оснащение;
- рекомендуется составлять 2-3 варианта технико-коммерческого предложения с принципиально отличающимися решениями поставленных задач. Это даст возможность выбрать наиболее оптимальный вариант;
- особое внимание стоит уделять проектам, где обязательно использование прецизионных установок. Здесь важна максимальная точность, очень точные расчеты параметров внутренней пространственной среды, микроклиматического баланса;
- при использовании сложного, многоступенчатого устройства желательно комплектовать итоговый пакет документов рекомендациями по его эксплуатации.
