Прайс-лист на установку настенных кондиционеров
Цена на монтаж настенного кондиционера
| Стандартный монтаж кондиционера до 3 кВт | 8000р. |
| Стандартный монтаж кондиционера от 3 до 4 кВт | 8500р. |
| Стандартный монтаж кондиционера от 4 до 5 кВт | 9000р. |
| Стандартный монтаж кондиционера от 5 до 7 кВт | 11500р. |
| Стандартный монтаж кондиционера от 8 до 9 кВт | 13000 р. |
| Стандартный монтаж кондиционера 10 кВт | 14500 р. |
Установка кондиционера должна начинаться с выбора места для установки. Надо учесть:
- Требования производителей техники. Это максимальная и минимальная длина трассы, расстояния от стен, потолка.
- Ограничения местной власти. Не везде, не на все здания можно вешать наружный блок на стены. И это создает дополнительные сложности. В некоторых современных многоэтажках есть кондиционерные. В этом случае вопросов, где разместить наружный блок кондиционера, не возникает. Если такого помещения нет, обычно ставят его на балконе или лоджии, позаботившись о свободном доступе воздуха или установив вентиляторы — для принудительного охлаждения блока.
- Удобство обслуживания. Вызывать каждый раз для проведения профилактики промышленных альпинистов- не самый дешевый вариант.
- Требования по эргономике — чтобы охлажденные массы воздуха не попадали на места отдыха или работы.
Так что придется решать комплексную задачу, стараясь удовлетворить все требования и рекомендации. Только в этом случае установка кондиционера будет удачной.
Инструменты, необходимые для установки
- Перфоратор с набором долот – придется делать отверстие под 100 мм диаметром в капитальной стене.
- Арматуроискатель, если стена бетонная – попав при долбежке на арматурину, придется бить новое отверстие.
- Труборез. Ни в коем случае нельзя пилить трубки для хладоагента ножовкой! В просвете обязательно останется медная крошка, которая быстро угробит комрессор.
- Набор для развальцовки трубок. При развальцовке подручными средствами герметичности не добиться. О развальцовке трубок будет сказано особо. В комплект хороших наборов для развальцовки входят и труборез с шабровкой.
- Шабровка (ример) – инструмент для зачистки концов труб.
- Надфиль или напильник не годятся из-за тех же опилок.
- Велосипедный ручной насос – для проверки герметичности системы.
- Вакуумный насос – для вакуумирования системы перед заполнением. Промывка хладоагентом, которую часто рекомендуют, не удаляет влагу, а та гробит компрессор не хуже металлических опилок.
- Индикатор фазы и тестер для электромонтажных работ.
- Манометр
Выбираем место для внутреннего блока

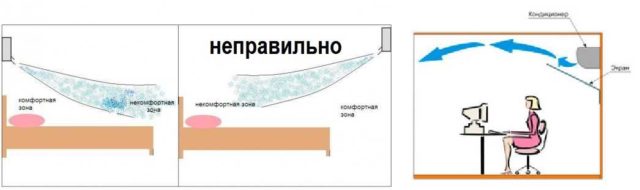

Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.
Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.

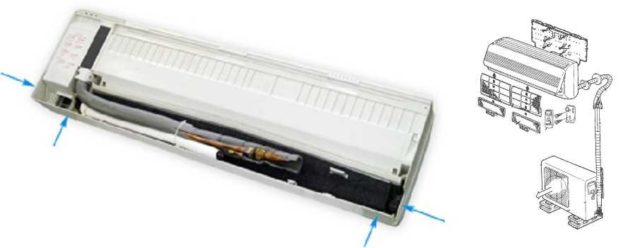

Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.

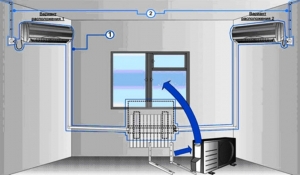

К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.
Блок слева от наружной стены

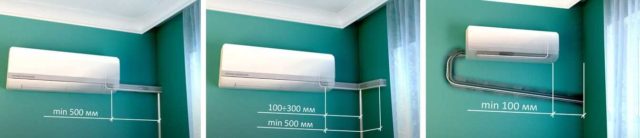

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.
Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

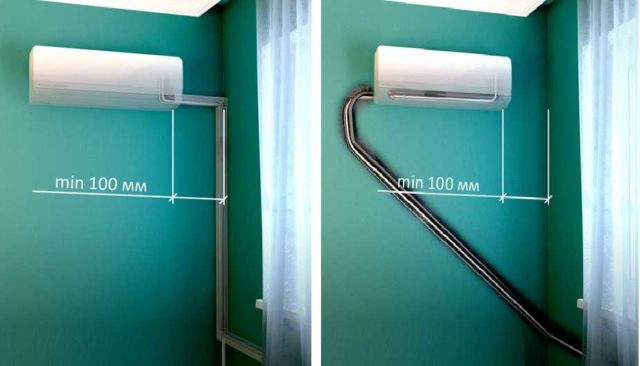

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.
Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.
На стене справа от наружной

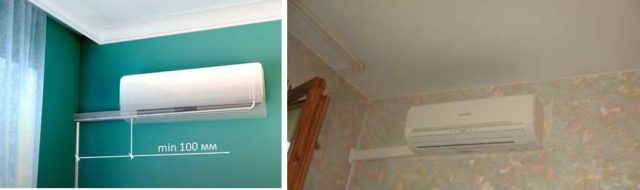

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).
При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.
Монтаж наружного блока
Установка внешнего блока кондиционера считается самым трудоемким процессом при монтаже настенного кондиционера. Сложности связаны с тем, что вес модуля может достигать 20-ти кг и больше, из-за размещенного в нем компрессора. Кроме этого, чаще всего внешний модуль устанавливается на большой высоте.

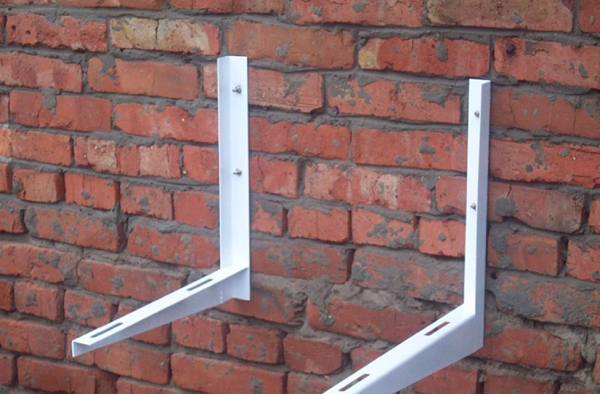

Для начала, сделайте разметку, используя уровень. После чего, с помощью перфоратора проделайте отверстия. Далее, в них вкручиваются анкерные болты, а сами кронштейны прикручиваются к ним гайками. После того, как кронштейны надежно закреплены, на них устанавливается внешний модуль.
При установке кондиционера, особенно наружного блока, вам потребуется помощь как минимум одного человека. Если модуль устанавливается на большой высоте, то установить кондиционер самостоятельно у вас не получится. Лучше воспользоваться услугами альпинистов, чтобы повесить данный модуль.
Наружный модуль крепится к кронштейнам с помощью болтов. Рекомендуется проложить толстую резину под лапки, чтобы уменьшить вибрацию.
Соединение блоков коммуникациями
Для продолжения монтажа, необходимо соединить оба модуля между собой.
- В первую очередь, снимите защитные пластиковые крышки на клеммах внешнего блока. Воспользовавшись инструкцией, подключите к ним кабели управления и питания, которые идут от внутреннего модуля.
- Аккуратно, чтобы в дальнейшем соединить модули, произведите монтаж трассы вашего кондиционера, предварительно одев на трубки теплоизоляцию (концы фиксируются армированным скотчем). Чтобы в трубки не попал мусор, также заклейте их концы скотчем. Трасса крепится с помощью хомутов, привинченных к стене. После этого измерьте длину магистрали и обрежьте трубки, оставив запас в 10 см. Оденьте на них накидные гайки и завальцуйте концы. Используя риммер, снимите фаску. Прокладка трассы (магистрали) под кондиционер может проводиться как снаружи помещения, так и внутри, если по эстетическим соображениям запрещается размещать на фасаде здания какие-либо коммуникации.
- При помощи накидных гаек прикрутите трубки сначала к штуцерам внешнего модуля, затем – к штуцерам внутреннего.
- Закрепите дренажную трубку, используя пластиковые хомуты.
Ниже показана схема соединения модулей.
Вакуумирование
Без вакуумирования магистрали нельзя запускать в систему хладагент. Для этой процедуры потребуется наличие вакуумного насоса и манометрического коллектора. Насос подсоединяется к заправочному штуцеру через коллектор, как показано на рисунке ниже (вентили на коллекторе должны быть в положении «закрыто»), после чего он включается на 20-30 мин. для удаления из системы остатков воздуха.
После включения вакуумного насоса требуется открыть рукоятку, находящуюся под манометром низкого давления. Спустя небольшой промежуток времени, стрелка на манометре начнет падать и достигнет нуля, в пределах 30 секунд или больше. Время откачки зависит от длины магистрали и диаметра трубок. Положение стрелки на нуле означает, что в магистрали образовался вакуум.
Не следует отключать насос на данном этапе. Продолжайте вакуумирование еще около 30 мин. По прошествии указанного времени, вначале следует перекрыть краник на коллекторе, и только после этого отключите насос. Если краник не будет закрытым, произойдет подсос воздуха в систему.
Рекомендуется понаблюдать за стрелкой манометра, в течение 20-30 мин. Если она не поднимается, то магистраль герметична.
Заполнение фреоном
Фреон запускается в систему без отсоединения шланга, подключенного к клапану сервисного порта. Если это сделать до запуска хладагента, в магистраль попадет воздух.
Чтобы в систему самостоятельно запустить хладагент, требуется, воспользовавшись ключом-шестигранником, неспешно открыть клапан, находящийся на жидкостном вентиле. После заполнения трассы хладагентом, можно открутить шланг, присоединенный к сервисному порту, находящемуся на газовом клапане.
Внимание! При отсоединении шланга, возможен выброс фреона, который способен обморозить руки и повредить глаза. Рекомендуется одеть защитные очки, а на руки — перчатки. Лицо требуется держать подальше от штуцера.
Откручивать штуцер с вентиля необходимо максимально быстро, чтобы уменьшить потерю фреона. Не стоит пугаться громкого шипения. Гайка при выходе хладагента может покрыться инеем. Не стоит прикасаться к ней без перчаток, чтобы не получить ожог.
Все места соединений для проверки утечки можно обмылить. После проверки закрутите все заглушки на клапаны вентилей, не прилагая больших усилий, но достаточно хорошо. Если закрутить их слабо, то возможно, что в зимний период произойдет утечка фреона.
После того, как вы убедились в герметичности магистрали, включите кондиционер на некоторое время, после чего еще раз проверьте все соединения. На этом этапе установка настенного кондиционера считается завершенной.
