Монтаж напольно-потолочных кондиционеров

Правила и порядок монтажа напольно-потолочных кондиционеров во многом схожи с установкой других типов сплит-систем. Обычно сначала монтируются наружный и внутренний блоки, которые соединяются коммуникациями. При работе с фанкойлами подключение осуществляется к централизованной системе кондиционирования по проекту, разработанному для конкретного здания.

Требования к монтажу

Перед началом работ важно учитывать следующие требования:

1. Крепёжные элементы подбираются с запасом прочности, особенно для наружного блока, учитывая возможное увеличение массы из-за загрязнения или обмерзания.
2. Внешний блок размещается так, чтобы был свободный доступ к трём сторонам корпуса для эффективного забора воздуха.
3. Внутренний блок устанавливается с учётом равномерного распределения воздушных потоков по помещению.
4. Коммуникации (фреоновые трассы, электропитание) рекомендуется прокладывать в специальных коробах или скрыто в штробах, с возможностью последующего обслуживания.
5. Подключение к электросети выполняется отдельной линией с автоматическим защитным устройством, сечение кабеля выбирается по мощности оборудования.
6. Герметичность соединений магистрали обеспечивает предотвращение утечек хладагента.
7. Доступ к основным узлам должен быть свободным для проведения профилактики и обслуживания.

При отсутствии опыта выполнения подобных работ рекомендуется привлекать специалистов для монтажа напольно-потолочных кондиционеров.

Многие операции требуют применения специализированного инструмента и оборудования, а также соблюдения требований проектной документации.

Выбор места для установки

Перед монтажом важно продумать размещение как внутреннего, так и наружного блоков. На выбор места для внутреннего блока влияют:

• расположение рабочих мест и посадка людей;
• особенности крепления и конструкция стен;
• требования к равномерности распределения воздуха.

В практике монтажа часто предпочтителен напольный вариант размещения внутреннего блока, что способствует комфорту и снижает риск простудных заболеваний. В некоторых случаях оборудование размещают в оконных нишах с возможностью декоративного оформления.

Варианты установки внутреннего блока

Комплектация напольно-потолочных кондиционеров включает внутренний и наружный блоки, соединённые фреоновой магистралью. Основное отличие — форма внутреннего блока, позволяющая использовать различные способы крепления:

• На стене у пола: воздушный поток направляется вдоль стены вверх при охлаждении и вниз при обогреве. Такой вариант обеспечивает равномерное распределение температуры и снижает риск прямого воздействия холодного воздуха на людей.

Данный способ часто применяется в небольших помещениях с высокой плотностью размещения людей или оборудования.

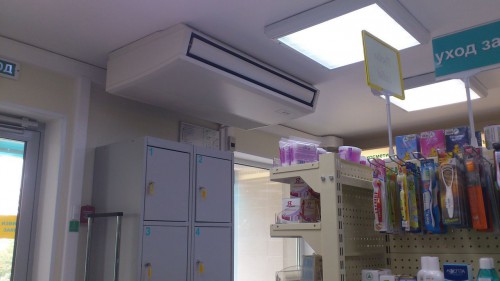

• Потолочное крепление востребовано в торговых и офисных помещениях с витражами или зеркальными поверхностями, где настенный монтаж затруднён или нежелателен с точки зрения дизайна. Воздушные потоки направляются вдоль потолка.
• Монтаж для обслуживания двух смежных помещений возможен при наличии выходного отверстия на задней панели блока. Внутренний блок встраивается в межкомнатную перегородку с учётом её толщины и особенностей модели.

Современные модификации позволяют создавать воздушные потоки в нескольких направлениях с индивидуальной регулировкой параметров.

Место для наружного блока

При выборе места для наружного блока учитываются:

• уровень шума и направление выброса тёплого воздуха, чтобы не создавать дискомфорта;
• отсутствие рядом взрывоопасных предметов и источников загрязнения;
• удобство обслуживания и доступа для персонала;
• жёсткость и горизонтальность поверхности крепления;
• хорошая вентиляция и защита от влаги и сильных ветров.

Запрещённые места для монтажа блоков

Не рекомендуется размещать оборудование в зонах с:

1. Высоким содержанием масел или солей (например, вблизи морского побережья).
2. Близостью к источникам тепла.
3. Рядом с высокочастотным оборудованием или в условиях значительных перепадов напряжения.
4. Сильными электромагнитными полями.
5. Превышением допустимых концентраций сульфидов, щелочей или кислот.

Особенности монтажа внутреннего блока

Крепление внутреннего блока осуществляется с помощью нарезных болтов М10. Способ монтажа зависит от конструкции и материала стены. Важно:

1. Обеспечить ровность поверхности крепления.
2. При необходимости усилить основание для снижения вибраций.

На иллюстрациях ниже показаны варианты монтажа в зависимости от типа поверхности.

Настенное крепление

При настенном монтаже важно проверить горизонтальность установки с помощью уровня и обеспечить перпендикулярность блока относительно пола. После разметки и проверки блок фиксируется нарезными болтами.

Потолочное крепление

При потолочном варианте внутренний блок также крепится нарезными болтами М10. Важно соблюдать горизонтальность, чтобы избежать протечек конденсата. Для наглядности приведён пример схемы монтажа.

Особенности монтажа наружного блока

Монтаж наружного блока напольно-потолочной сплит-системы требует учёта следующих критериев:

1. Избегать установки под прямыми солнечными лучами.
2. Использовать твёрдое основание для снижения вибраций и шума.
3. Обеспечить свободный выход воздушного потока без препятствий.
4. При установке в зоне сильных ветров предусмотреть защиту для вентилятора.
5. Не размещать оборудование в закрытых помещениях.
6. Минимизировать расстояние между внутренним и наружным блоками.

В процессе монтажа важно учитывать, что центр тяжести блока может не совпадать с геометрическим, не использовать решётку для переноски, не касаться вентилятора, а угол наклона не должен превышать 45 градусов. При необходимости основание под наружный блок усиливается бетонированием.

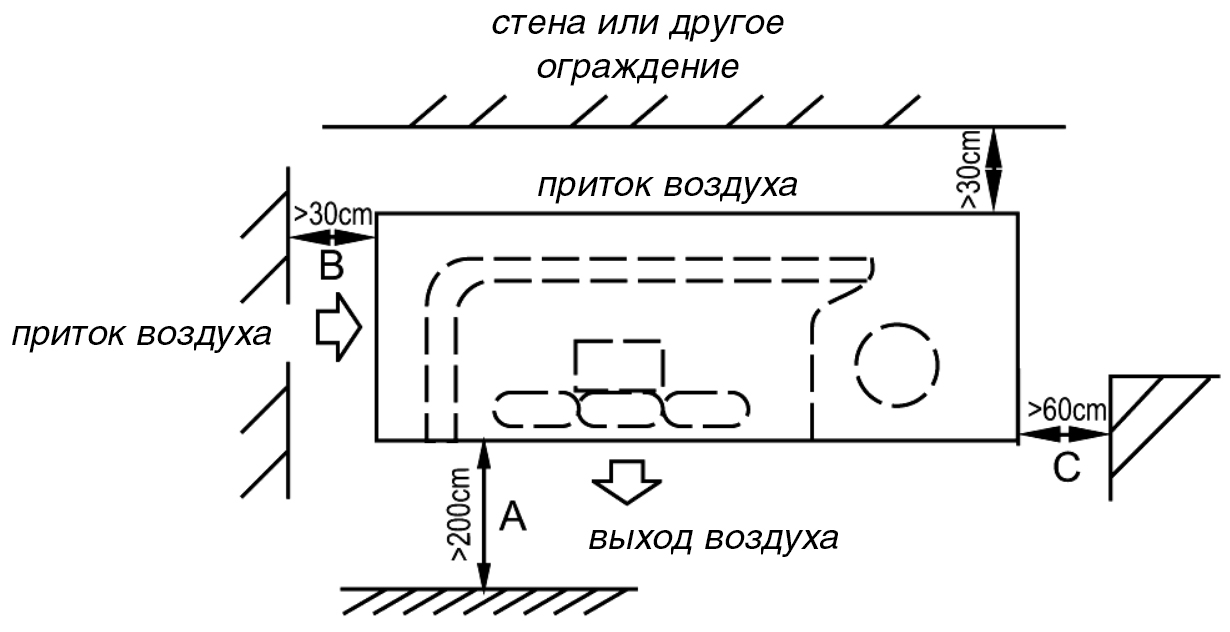

На следующем изображении показаны варианты крепления наружного блока.
