Монтаж колонного кондиционера

Цена на установку колонного кондиционера

Наименование услуги	Стоимость
Монтаж кондиционера с холодопроизводительностью до 3,5 кВт	8 500 руб.*
Монтаж кондиционера с холодопроизводительностью до 7,5 кВт	9 500 руб.*
Монтаж кондиционера с холодопроизводительностью до 14 кВт	11 000 руб.*
Монтаж кондиционера с холодопроизводительностью свыше 14 кВт	14 000 руб.*
Удлинение трассы на 1 метр	от 500 руб.

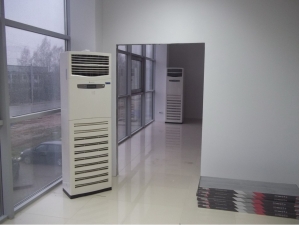

Колонные кондиционеры, как свидетельствует само название, выполняются в колоновидной форме, что позволяет монтировать их не на стенах, а к цокольным или межэтажным перекрытиям. Фактически, они устанавливаются на полу. При этом охлажденный воздух подается ими прямо в потолок, откуда уже распространяется по всему помещению.

Стандартная установка кондиционера – самый недорогой способ кондиционирования помещений.

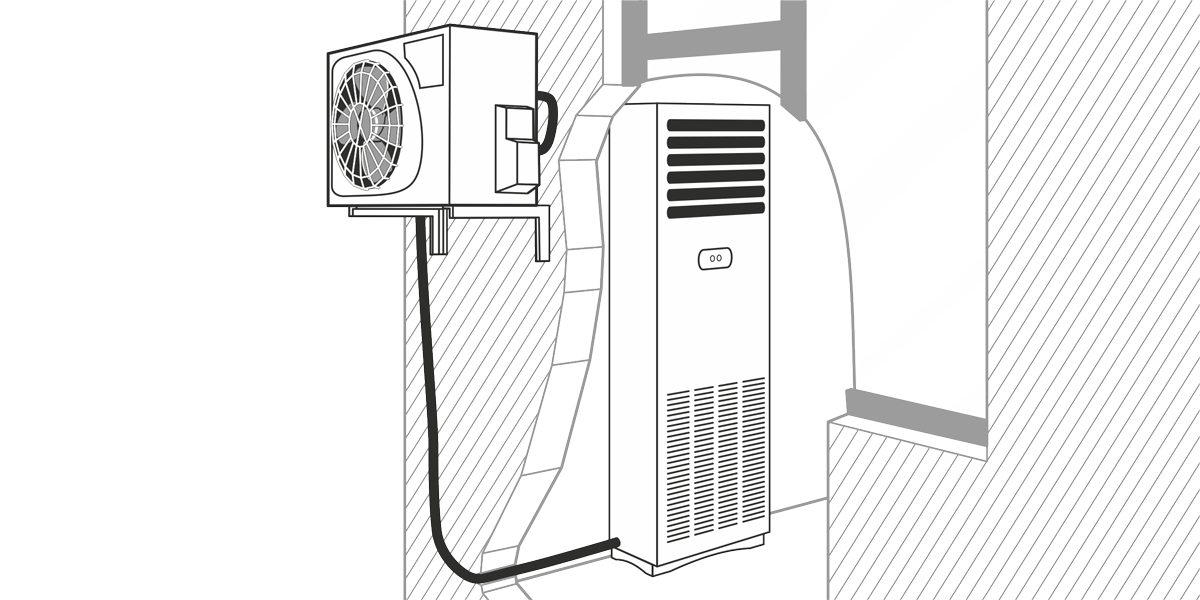

Под стандартной установкой колонного кондиционера понимают типовое размещение блоков кондиционера:

• внутренний блок монтируется в помещении на полу;

• наружный блок устанавливается под окном на специальных кронштейнах или в специальном подсобном (хозяйственном) помещении;

• длина трассы между блоками (фреоновая магистраль и силовой кабель) до 5 метров;

Такой, стандартный способ установки колонного кондиционера с длиной трассы до 5 метров подходит для большинства помещений и его вполне достаточно для охлаждения всей заданной площади. В зависимости от площади помещения устанавливаются разные по мощности кондиционеры. Таблица подбора типовой установки колонного кондиционера:

Модель кондиционера	Площадь помещения
03 модель (7 кВт)	До 70 кв.м.
05 модель (8 кВт)	До 80 кв.м.
18 модель (12 кВт)	До 120 кв.м.

Стандартный монтаж колонного кондиционера

Примерное время выполнения монтажа колонного кондиционера: 2-3 часа, в зависимости от сложности выполнения работ (штробления стен кирпич/бетон, установка наружного блока разной мощности и типогабаритов), необходимости проведения доп.работ (промальп, автовышка).

Схема монтажных работ:

• создание в стене отверстия для прокладки трассы кондиционера (штробление 1 стены);
• разметка прокладки трассы (трубок фреоновой трассы, силового кабеля и схемы вывода дренажа на улицу);
• монтаж внутреннего блока;
• монтаж внешнего блока на фасаде здания;
• подключение кондиционера, межблочное соединение трассы;
• теплоизоляция трассы (для предотвращения образования конденсата на холодильном контуре сплит-системы, во избежание течи кондиционера);
• закрытие фреоновой магистрали пластиковым коробом;
• закрытие силового кабеля декоративным пластиковым коробом;
• пуско-наладка сплит-системы.

Комплектация при стандартной установке (входит в стоимость ):

• комплект кронштейнов (1 шт.);
• декоративный короб для силового кабеля (1 шт.)
• декоративный пластиковый короб для фреоновой трассы (1 шт.);
• комплект расходных материалов (медная труба, теплоизоляция, дренажный шланг, межблочный кабель, розетка).

​

Выбор места установки кондиционера

Внутренний блок

Внутренний блок должен быть установлен в надлежащем месте, отвечающем следующим требованиям:

• Наличие свободного пространства для монтажа и обслуживания прибора.
• Поверхность, где размещается внутренний блок, строго горизонтальна и обладает достаточной прочностью, чтобы выдержать его вес.
• Отсутствие препятствий на пути входящего и выходящего воздушных потоков, минимальное влияние наружного воздуха.
• Воздушный поток может беспрепятственно распространяться по всему помещению.
• Обеспечен беспрепятственный доступ к трубопроводу хладагента и дренажному шлангу - для подключения и обслуживания прибора.
• Отсутствие прямого воздействия обогревателей или солнечных лучей. Стена 4см (мин) >30(см) (мин) 50см (мин) 50см (мин) Лицевая сторона >200см Тыльная сторона 5см (мин) (Потолок)

Примечание: Убедитесь в том, что перепад высот между внутренним и наружным блоками, количество сгибов и длина труб хладагента, соответствуют следующим рекомендациям: перепад высот – не более 10 м. (в случае, если перепад высот больше, чем 10м, необходимо наружный блок устанавливать ниже, чем внутренний), длина фреонопровода – не более 20м., не более 5 сгибов фреонопровода.

​

Наружный блок

Наружный блок должен быть установлен в месте, отвечающем следующим требованиям:

• Наличие свободного пространства для монтажа и обслуживания блока.
• Отсутствие преград на пути воздушного потока, отсутствие сильного ветра.
• Сухое, хорошо вентилируемое пространство.
• Поверхность, на которую будет установлен прибор, должна быть строго горизонтальной и достаточно прочной, чтобы выдержать его вес, не должна создавать дополнительный шум или вибрацию.
• Установка наружного блока в данном месте не создаст дискомфорт для соседних помещений.
• Обеспечена возможность беспрепятственной установки трубопровода и кабелей.
• В случае утечки хладагента не должна возникать опасность возгорания.
• Длина трубопровода между наружным и внутренним блоками не должна превышать допустимой, рекомендованной Производителем.
• Возможность беспрепятственного доступа к трубопроводу хладагента и дренажному шлангу - для подключения и обслуживания кондиционера.
• Отсутствие прямого воздействия обогревателей.
• Если наружный блок устанавливается с наветренной стороны (например, на побережье), его нужно располагать по длине (вдоль стены) или использовать защитные экраны, поддерживая, таким образом, эффективную работу вентилятора
• По возможности, не устанавливайте наружный блок в местах попадания прямых солнечных лучей.
• В случае необходимости, установите экран, для защиты от сильных воздушных потоков.
• В процессе работы на обогрев, вода выводится из наружного блока. Конденсат должен беспрепятственно выводиться через соответствующий дренаж, так чтобы не доставлять неудобств окружающим людям и объектам.
• Выберите место установки так, чтобы блок не подвергался снежным заносам, скоплению листвы и прочим воздействиям окружающей среды. Если воздействий окружающей среды избежать невозможно, закройте блок экраном.
• По возможности, устраните какие-либо препятствия вокруг блока, чтобы ничего не мешало свободной циркуляции воздуха и не привело к потере производительности.
• Минимально допустимые расстояния, указанные на монтажной схеме могут быть неприменимы в ситуации закрытого пространства. Необходимо, чтобы 2 из 3 сторон наружного блока были открыты (свободны от каких-либо преград или конструкций).

Перед началом работы

• Перед началом установки оборудования внимательно прочитайте инструкцию. Строго придерживайтесь описания выполняемых операций. Нарушение технологии может повлечь за собой травмы для вас или окружающих, а также повреждение оборудования.
• Рекомендуем не выбрасывать упаковку блоков до окончания монтажа, т.к. вы можете случайно выбросить вместе с упаковкой инструкции, фитинги или другие необходимые для монтажа элементы.
• Для монтажа кондиционера используйте детали и фитинги, поставляемые в комплекте.
• Схемы и изображения в данной инструкции имеют описательный характер и могут отличаться от кондиционера, который Вы приобрели.

При монтаже

• Монтаж, перемещение и ремонт данного оборудования должны проводиться специалистами, имеющими соответствующую подготовку и квалификацию, а так же соответствующие лицензии и сертификаты для выполнения данных видов работ. Неправильное выполнение монтажа, демонтажа, перемещения и ремонта оборудования может привести к возгоранию, поражению электротоком, нанесению травмы или ущерба, вследствие падения оборудования, утечки жидкости и т.п.
• Поверхность, на которую устанавливается и крепится оборудование, а также крепление оборудования должныбыть рассчитаны на вес оборудования.
• При установке кондиционера в небольшом помещении необходимо принять меры для предотвращения концентрации хладагента свыше безопасных пределов в случае его утечки. В случае утечки или превышения допустимой концентрации хладагента из-за нехватки кислорода в помещении может произойти несчастный случай.
• Используйте силовые и сигнальные кабели необходимого сечения согласно спецификации оборудования, требованиям инструкции, а также государственным правилами стандартам. Не используйте удлинители или промежуточные соединения в силовом кабеле. Не подключайте несколько единиц оборудования к одному источнику питания. Не модернизируйте силовой кабель. Если произошло повреждение силового кабеля или вилки, необходимо обратиться в сервисную службу для замены.
• Предохранитель или автомат токовой защиты должен соответствовать мощности оборудования. Оборудование должно иметь надежное заземление. Неправильное заземление может привести к поражению электрическим током. Источник питания должен иметь защиту от утечки тока. Отсутствие защиты от утечки тока может привести к поражению электротоком.
• Используйте специализированный электрический кабель, проконтролируйте его жесткое соединение, зафиксируйте его хомутом, так, чтобы воздействие внешних факторов не повредило его. Некачественное соединение или фиксация могут привести к перегреву кондиционера или возгоранию проводки.
• Крышка клеммной коробки должна быть надежно прикреплена к прибору. Это позволит избежать перегрева в местах соединения электрических проводов, а также возгорания или ударов током.
• В случае повреждения кабеля электропитания обратитесь к Производителю или к авторизованной сервисной службе для его замены.
• Устройство защитного отключения должно быть подключено к электрической сети.
• Не включайте питание до завершения работ по монтажу. Не устанавливайте и не используйте оборудование в помещениях с потенциально взрывоопасной атмосферой. Применение или хранение горючих материалов, жидкостей или газов возле оборудования может привести к возгоранию.
• При установке тщательно проветривайте помещение.
• Убедитесь в правильности установки и подсоединения дренажа. Неправильное подсоединение может привести к протечке и нанесению ущерба имуществу.
• При монтаже трубопровода не допускайте попадания воздуха в трубопровод хладагента, так как это может повлечь за собой снижение работоспособности прибора. Повышенное давление в цепи охлаждения, может привести к возгоранию, а также травмировать человека.
• При эксплуатации кондиционера в местности, подверженной сильным ветрам, тайфунам и землетрясениям, необходим специальный для такой местности монтаж. Неправильная установка кондиционера может привести к его падению и несчастным случаям.
• Температура циркулирующего хладагента высока, пожалуйста, держите соединительный кабель вдали от медных труб.
• После завершения монтажных работ проверьте, нет ли утечки хладагента.
•  Если произошла утечка хладагента - немедленно проветрите помещение. При контакте с огнем или источником тепла (обогреватель, кухонная плита, печь), хладагент может образовать ядовитые газы.
•  Не устанавливайте оборудование над компьютерами, оргтехникой и другим электрооборудованием. В случае протечки конденсата это оборудование может выйти из строя.
