Отопление производственных помещений

Нет никаких сомнений в том, что отопление производственных помещений всегда являлось задачей, мягко говоря, нестандартной. И в этом нет ничего удивительного, так как каждое такое помещение возводилось строго под конкретный технологический процесс, а размеры его, в отличие от жилых или бытовых помещений, порой просто впечатляющие. Довольно часто встречаются даже промышленные здания, общая площадь которых достигает даже нескольких тысяч (!) метров квадратных. Высота потолков в них может быть по семь-восемь метров, но есть и такие, которые достигают невероятных двадцать-двадцать пять метров. Что характерно, рабочая зона в них, которая действительно нуждается в обогреве, не превышает пары метров.

Так как можно отопить промышленное помещение? Есть ли смысл прибегать к традиционным методам – водяному или воздушному отоплению, к примеру – и даст ли это какой-либо эффект? Ведь КПД у них, если рассматривать его с точки зрения такого вот громадного здания, низкая, а стоимость обслуживания наоборот – высокая. Да и сотни метров трубопровода в скором времени покрываются ржавчиной, ведь промышленное здание – это большое количество блуждающего тока.

Несмотря на все сложности, промышленным зданиям все же требуется отопление, причем оно в таких случаях выполняет несколько функций:

• обеспечение комфортных условий работы, что прямым образом влияет на работоспособность персонала;
• защита оборудования от перепадов температур для предотвращения их переохлаждения и последующей поломки;
• создание подходящего микроклимата на складских территориях, чтобы изготовленная продукция не теряла свои свойства из-за неправильных условий хранения.

Что получается в итоге? Отопление промышленных цехов позволит сэкономить на различных видах расходов, например, для ремонта или оплаты больничных. К тому же, если отопительная система выбрана правильно, то ее обслуживание и ремонт будут обходиться гораздо дешевле, а для ее функционирования будет необходимо минимальное количество вмешательств.

Расчет отопления

Чтобы провести теплотехнический расчет, перед тем как спланировать любое промышленное отопление, нужно воспользоваться стандартным методом.

Qт (кВт/час) =V*∆T *K/860

Где:

• Qт – теплонагрузка на отапливаемое пространство;
• V – внутренняя площадь помещения, нуждающегося в отоплении (Ш*Д*В);
• ∆ T – значение разницы между наружной и желаемой внутренней температурой;
• К – коэффициент потери тепла;
• 860 – перерасчет на кВт/час.

Коэффициент теплопотерь, который включен в расчет системы отопления для производственных помещений, меняется с учетом типа строения и уровня его теплоизоляции. Чем меньше теплоизоляция, тем выше значение коэффициента.

Нормы СНиП для отопления производственных помещений

Прежде чем приступить к проектированию той или иной системы, задуматься о том, какой выбрать промышленный котел отопления, надо изучить следующие правила и выполнить их. Обязательно стоит учитывать потери тепла, ведь нагревается не только воздух в помещении, но и оборудование, предметы. Максимальная температура теплоносителя (воды, пара) – 90 градусов, а давление — 1 МПа.

При составлении проекта на отопление не берут в расчет лестничные площадки. Использовать котлы и прочее оборудование, работающее на газу, разрешается, только если продукты окисления удаляются закрыто и нет опасности возникновения взрыва или пожара на производстве.

Каждый из перечисленных способов отопления имеет свои недостатки и достоинства. Выбирать оптимальный из способов надо на основании технологических процессов, которые проводятся в конкретном цеху. Рабочие не могут находиться в помещении, если температура воздуха там ниже 10 градусов. На складах обычно хранится готовая продукция. Чтобы сохранить ее качество, нужно поддерживать оптимальный микроклимат.

Выбор системы для отопления промышленных помещений

Отопление промышленных помещений осуществляется при помощи разных видов систем, каждая из которых требует детального рассмотрения. Самой большой популярностью пользуются централизованные жидкостные или воздушные системы, но нередко можно встретить и локальные отопители.

На выбор типа отопительной системы влияют следующие параметры:

• габариты отапливаемого помещения;
• количество тепловой энергии, необходимой для соблюдения температурного режима;
• простота обслуживания и доступность ремонта.

Каждая система имеет свои плюсы и минусы, и выбор будет в первую очередь зависеть от соответствия функционала выбранной системы с требованиями, которые к ней предъявляются. При выборе типа система необходимо провести расчет системы отопления промышленного здания, чтобы иметь четкое понимание того, сколько тепла необходимо постройке.

Центральное водяное отопление

В случае с центральной отопительной системой выработка тепла будет обеспечиваться местной котельной или же единой системой, которая будет установлена в здании. В конструкцию данной системы входят котел, отопительные приборы и трубопровод.

Принцип работы такой системы заключается в следующем: жидкость нагревается в котле, после чего посредством труб разносится по всем отопительным приборам. Жидкостное отопление может быть однотрубным и двухтрубным. В первом случае регулировка температуры не осуществляется, а в случае с двухтрубным отоплением настройка температурного режима может проводиться за счет термостатов и параллельно установленных радиаторов.

Котел является центральным элементом водяной отопительной системы. Он может работать на газу, жидком топливе, твердом топливе, электричестве или комбинировать эти виды энергоресурсов. При выборе котла необходимо в первую очередь учитывать именно наличие того или иного вида топлива.
Например, возможность использования магистрального газа позволяет сразу же подключиться к этой системе. При этом нужно принимать во внимание стоимость энергоресурса: запасы газа не безграничны, поэтому его цена будет расти с каждым годом. К тому же, газовые магистрали очень подвержены авариям, которые будут негативно сказываться на производственном процессе.

Использование жидкотопливного котла тоже имеет свои «подводные камни»: для хранения жидкого топлива необходимо иметь отдельный резервуар и постоянно пополнять запасы в нем – а это дополнительные расходы времени, сил и финансов. Твердотопливные котлы вообще не рекомендуются для отопления промышленных зданий, за исключением случаев, когда площадь постройки невелика.

Правда, существуют автоматизированные варианты котлов, которые способны самостоятельно забирать топливо, да и регулировка температуры в таком случае осуществляется автоматически, но обслуживания таких систем нельзя назвать простым. Для разных моделей твердотопливных котлов используются разные виды сырья: пеллеты, опилки или дрова. Положительным качеством таких конструкций является низкая стоимость монтажа и ресурсов.

Электрические отопительные системы тоже плохо подходят для обогрева производственных построек: несмотря на высокий КПД, эти системы используют слишком большое количество энергии, что очень сильно скажется на экономической стороне вопроса. Конечно, для отопления зданий площадью до 70 кв.м. электрические системы вполне подойдут, но нужно понимать, что электричество тоже имеет тенденцию регулярно пропадать.

А вот чему действительно можно уделить внимание, так это комбинированным отопительным системам. Такие конструкции могут иметь хорошие характеристики и высокую надежность. Существенным преимуществом перед другими типами отопления в данном случае считается возможность осуществления бесперебойного обогрева промышленного здания. Конечно, стоимость таких устройств обычно велика, но взамен можно получить надежную систему, которая будет обеспечивать постройку теплом в любой ситуации.

В комбинированных отопительных системах обычно встроено несколько видов горелок, которые позволяют использовать различные виды сырья.

Именно по виду и назначению горелок классифицируются такие конструкции:

• газово-дровяные котлы: снабжены двумя горелками, позволяют не опасаться подорожания топлива и неполадок на линии подачи газа;
• газово-дизельные котлы: демонстрируют высокий КПД и очень хорошо работают с большими площадями;
• газово-дизельно-дровяные котлы: крайне надежны и позволяют использовать их в любой ситуации, но мощность и КПД оставляют желать лучшего;
• газ-дизель-электричество: очень надежный вариант с неплохой мощностью;
• газ-дизель-дрова-электричество: комбинирует в себе все виды энергоресурсов, позволяет контролировать расход топлива в системе, имеют широкий диапазон настроек и регулировок, подходит в любой ситуации, требует большой площади.

Котел, хоть и является основным элементом отопительной системы, но самостоятельно обеспечить обогрев здания не может. Может ли водяная отопительная система обеспечить необходимый прогрев здания? Теплоемкость воды гораздо выше, если сравнивать с уровнем теплоемкости воздуха.

Это говорит о том, что трубопровод может быть гораздо меньше, чем в случае с воздушным отоплением, что говорит о лучшей экономичности.
Кроме того, водяная система дает возможность контролировать температуру в системе: например, установив обогрев в ночное время на уровне 10 градусов по Цельсию, можно значительно сэкономить ресурсы. Более точные цифры можно получить, проведя расчет отопления производственных помещений.

Воздушное отопление

Несмотря на хорошие характеристики жидкостной отопительной системы, воздушное отопление тоже пользуется неплохим спросом на рынке. Почему это происходит?

Данный вид отопительной системы обладает положительными качествами, которые позволяют оценить такие системы отопления производственных помещений по достоинству:

• отсутствие трубопровода и радиаторов, вместо которых устанавливаются воздуховоды, что уменьшает стоимость монтажа;
• повышенный КПД за счет более грамотного и равномерного распределения воздуха по помещению;
• воздушную отопительную систему можно соединить с вентиляцией и системой кондиционирования, что дает возможность обеспечивать постоянное движение воздуха. В результате отработанный воздух будет выводиться из системы, а чистый и свежий – нагреваться и попадать в отопление производственного цеха, что очень хорошо скажется на условиях труда рабочего персонала.

Такую систему можно дополнительно оснастить еще одним плюсом: для этого необходимо установить комбинированное воздушное отопление, в котором сочетаются естественное и механическое побуждения воздуха.

Что кроется под этими понятиями? Естественное побуждение – это забор теплого воздуха прямо с улицы (такая возможность есть даже в том случае, когда на улице стоит минусовая температура). Механическое побуждение забирает холодный воздух, разогревает его до необходимой температуры и уже в таком виде отправляет в здание.

Воздушное отопление отлично подходит для отопления зданий с большим метражом, и отопление промышленных помещений, базирующееся на воздушной системе, выходит очень эффективным.
К тому же, некоторые виды производства, например, химическое, просто не дают возможности использовать любой другой тип отопительной системы.

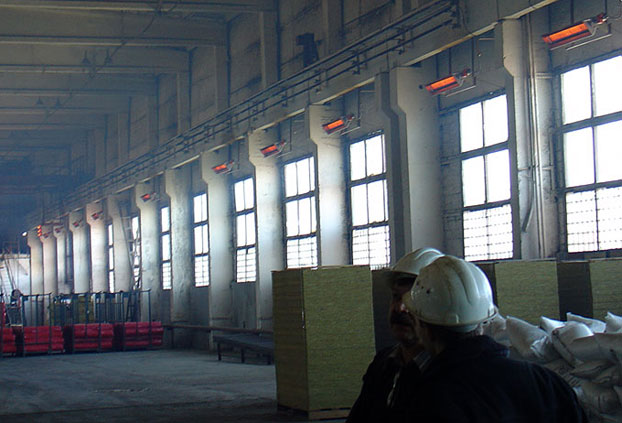

Инфракрасное отопление

Если возможность установить жидкостное или воздушное отопление отсутствует, или в том случае, когда данные виды систем не устраивают владельцев производственных зданий, на помощь приходят инфракрасные обогреватели. Принцип работы описывается довольно просто: ИК-излучатель вырабатывает тепловую энергию, направленную на определенный участок, вследствие чего эта энергия передается объектам, находящимся на этом участке.

В целом, такие установки позволяют создать мини-солнце в рабочей зоне. Инфракрасные обогреватели хороши тем, что нагревают только тот участок, на который они направлены, и не позволяют теплу рассеиваться по всему объему помещения.

При классификации ИК-обогревателей в первую очередь рассматривается метод их установки:

Инфракрасные отопители различаются и по типу излучаемых волн:

• коротковолновые;
• средневолновые;
• светлые (такие модели имеют высокую рабочую температуру, поэтому при работе они светятся;
• длинноволновые;
• темные.

Разделить ИК-обогреватели на типы можно и по используемым энергоресурсам:

• электрические;
• газовые;
• дизельные.

ИК-системы, работающие на газу или дизеле, имеют гораздо большее КПД, за счет чего обходятся гораздо дешевле. Но такие устройства негативно влияют на влажность воздуха в помещении и выжигают кислород.

Существует классификация по типу рабочего элемента:

• галогенные: нагрев осуществляется за счет хрупкой вакуумной трубки, которую очень легко вывести из строя;
• карбоновые: нагревательным элементом является карбоновое волокно, упрятанное в стеклянную трубку, которая тоже не отличается высокой прочностью. Карбоновые нагреватели потребляют примерно в 2-3 раза меньше энергии;
• Теновые;
• керамические: отопление осуществляется за счет керамических плиток, которые объединены в одну систему.

Инфракрасные обогреватели хорошо подходят для использования в любых типах построек, начиная от частных домов и заканчивая громоздкими промышленными строениями. Удобство использования такого отопления заключается в том, что эти конструкции способны обогревать отдельные зоны или участки, что делает их невероятно удобными.

ИК-обогреватели воздействуют на любые предметы, но не затрагивают воздух и не влияют на движение воздушных масс, что исключает возможность появления сквозняков и других негативных факторов, способных повлиять на здоровье персонала.

По скорости прогрева инфракрасные излучатели можно назвать лидерами: их запуск необходимо осуществлять, находясь на рабочем месте, и ждать тепла почти не придется.
Такие устройства очень экономичны и имеют очень высокий КПД, что позволяет использовать их как основное отопление производственных цехов. ИК-обогреватели надежны, способны работать на протяжении долгого периода времени, практически не занимают полезное пространство, имеют небольшой вес и не требуют усилий при установке. На фото можно увидеть различные виды инфракрасных излучателей.

В данной статье были рассмотрены основные виды отопления для промышленных зданий. Перед установкой любой выбранной системы необходимо осуществить расчет отопления производственных помещений. Осуществление выбора всегда ложится на хозяина постройки, а знание изложенных советов и рекомендаций по расчету нагрева помещения позволит выбрать действительно подходящий вариант отопительной системы.

Водяное отопление производственных помещений

Если на предприятии будет использоваться водяная отопительная система, для ее устройства нужно построить специальную котельную, проложить систему трубопроводов и установить радиаторы отопления в производственных помещениях. Кроме основных элементов, в состав системы входят также и средства обеспечения работоспособности, такие как запорная арматура, манометры и др. Для обслуживания системы водяного отопления производственных помещений необходимо постоянно содержать специальный персонал.

По принципу своего устройства водяное отопление производственных помещений бывает:

• однотрубное — регулирование температуры воды здесь невозможно, поскольку все отопительные радиаторы для производственных помещений установлены последовательно;
• двухтрубное — регулирование температуры допустимо и осуществляется с помощью термостатов на радиаторах, установленных параллельно.

Генераторами тепла для водяной отопительной системы служат нагревательные котлы. По типу потребляемого топлива они бывают: газовые, жидкотопливные, твердотопливные, электрические, комбинированные. Для отопления небольших производственных помещений используют печи с водяным контуром.

Выбирать тип котла нужно исходя из потребностей и возможностей конкретного предприятия. Например, возможность подключиться к газовой магистрали будет стимулом для приобретения газового котла. В отсутствии природного газа отдают предпочтение дизельному или усовершенствованному твердотопливному агрегату. Электрические котлы отопления для производственных помещений применяют довольно часто, но лишь в небольших зданиях.

В разгар отопительного сезона могут случаться сбои или аварии в системах газо- и электроснабжения, поэтому целесообразно иметь на предприятии альтернативный отопительный агрегат.

Комбинированные котлы для отопления производственных помещений стоят гораздо дороже, но зато они бывают оборудованы несколькими видами горелок: газово-дровяными, газово-дизельными, и даже газ-дизель-электричество.

Электрическое отопление производственных помещений

Останавливая свой выбор на электрическом способе отопления, следует рассматривать два варианта обогрева цеховых или складских помещений:

• с помощью электрических котлов отопления для производственных помещений;
• с использованием переносных электронагревательных приборов.

В отдельных случаях бывает целесообразно устанавливать небольшие электрические печи для отопления производственных помещений с небольшой площадью и высотой потолков.

Электрические котлы обладают КПД до 99%, их работа полностью автоматизирована благодаря наличию программируемого управления. Кроме выполнения отопительной функции, котел может служить источником горячего водоснабжения. Обеспечивается абсолютная чистота воздуха, поскольку нет выброса продуктов сгорания. Однако многочисленные преимущества электрических котлов перечеркиваются слишком высокой стоимостью потребляемой ими электроэнергии.

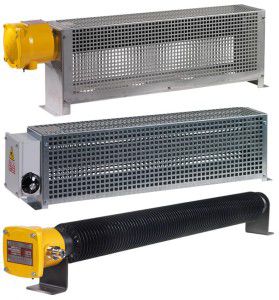

Электрические конвекторы могут успешно конкурировать с электрическими котлами в сфере отопления производственных помещений. Существуют электрические конвекторы с естественной конвекцией, а также и с принудительной подачей воздуха. Принцип работы этих компактных приборов заключается в способности обогревать помещения способом теплообмена. Воздух проходит через нагревательные элементы, его температура повышается, и далее он совершает обычный цикл циркуляции внутри помещения.

Минусы электрических конвекторов: чрезмерно высушивают воздух, не рекомендуются для обогрева помещений с высокими потолками.

Отопительные излучающие панели за сравнительно короткий срок сумели продемонстрировать свои отличные энергоберегающие характеристики. Внешне они имеют сходство с конвекторами, но их отличие проявляется в особом устройстве нагревательного элемента. Преимуществом электрических излучающих панелей считается их свойство воздействовать на находящиеся в помещении предметы, не нагревая понапрасну воздух. Поддерживать заданную температуру помогают автоматические терморегуляторы.

Какую бы из систем отопления производственного помещения ни решил установить у себя владелец фирмы, основной его задачей должна оставаться забота о сохранении здоровья и работоспособности всего персонала компании.
