Монтаж канальных кондиционеров

Для решения проблемы охлаждения воздуха в больших зданиях нецелесообразно устанавливать кондиционеры в каждой комнате. Это повысит расход электроэнергии и усложнит техническое обслуживание. Оптимальный вариант – монтаж канального кондиционера. Схема установки этой системы во многом зависит от характеристики дома.

Компоненты

Принцип работы кондиционера канального типа заключается в распределении потоков охлажденного воздуха от центрального блока по всем помещениям. В отличие от точечных моделей, он состоит из нескольких компонентов, каждый из которых выполняет определенную функцию.

Наружный блок охлаждения предназначен для охлаждения хладагента до требуемого уровня. С помощью системы медных трубопроводов жидкость подается в следующие элементы системы:

1. Внутренний блок.  Выполняет функции снижение температуры воздуха, нагнетаемого с улицы. Для этого в нем предусмотрен теплообменник, соединенный с магистралью наружного блока.
2. Смесительная камера.  Необходима для минимизации тепловых потерь — в ней смешиваются воздушные массы с улицы и закаченные из помещений.
3. Распределительная система  вентиляционных каналов – поставляет охлажденный воздух от внутреннего блока в комнаты. На выходе каждое из ответвлений комплектуется настенной решеткой. В некоторых моделях она имеет функцию регулирования объема потока воздуха.
4. Трубопроводы для циркуляции  воздушных масс улицы и нагретых в помещении.

Дополнительно внутренний блок может комплектоваться фильтрацией и калорифером для подогрева. Этот принцип охлаждения во многом схож с системой франкойл-чиллер. Однако канальный кондиционер характеризуется меньшими затратами по установке и возможностью монтажа в помещениях со средней площадью от 50 м².

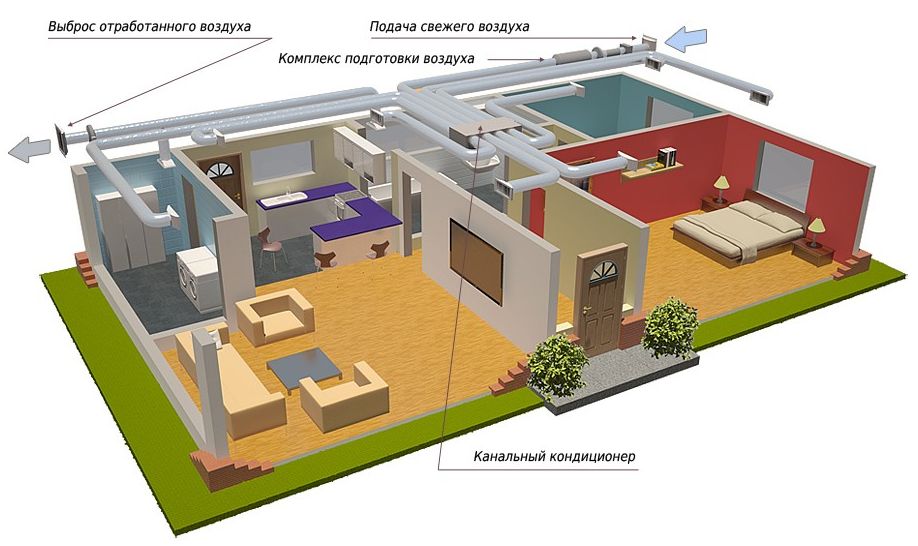

Схемы установки

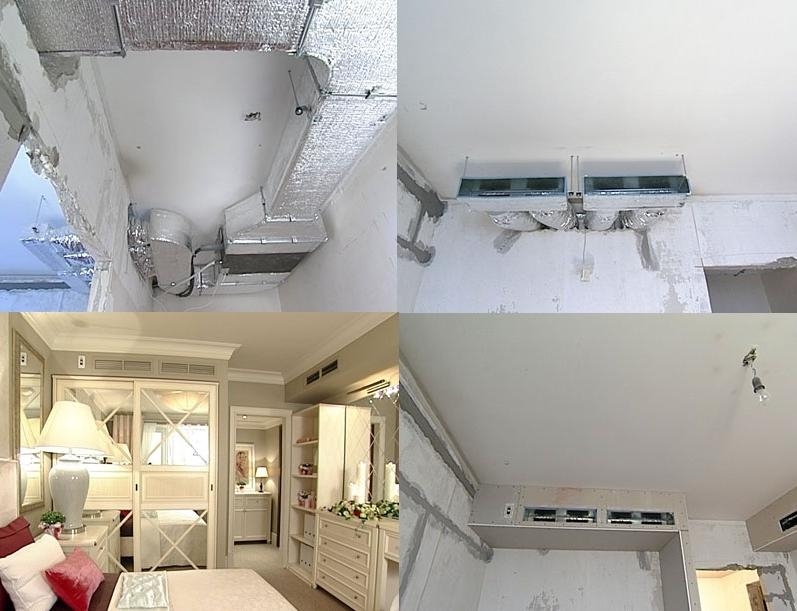

Именно так, во множественном числе, так как возможности ограничиваются лишь мощностью прибора, которая определяет длину воздуховодов. Некоторые варианты помещения составных частей системы наглядно видны (и не требуют пояснений) на рисунках.

Порядок работы по установке системы канального кондиционирования мало чем отличается от специфики монтажа привычных сплит-систем.

Расчёт воздуховодов для канального кондиционера

Чтобы правильно рассчитать воздуховоды, необходимо знать максимальную величину скорости воздухопотока в системе и объём воздуха, который проходит за единицу времени. Чем выше скорость воздуха, тем меньше размеры воздуховодов, но выше уровень шума и затраты на электроэнергию. Скорость воздуха для частных домов обычно не превышает 4 м/с, так как при больших скоростях его движение становится очень заметным. В промышленных зданиях скорость воздушного потока может достигать 8 м/с.

Кроме того, необходимо учитывать, что применять низкоскоростные воздуховоды со значительным сечением можно не всегда, так как их тяжело будет устанавливать в пространстве за потолком. Прямоугольные воздуховоды помогают уменьшить высоту этого пространства, однако быстрее и удобнее устанавливать систему из гибких, а также круглых воздуховодов.

• V — скорость движения потока воздуха;
• L — расход воздуха;
• Sc — искомая площадь.

Видео: прокладка воздуховодов для канального кондиционера

Планирование канальной системы кондиционирования

Нельзя недооценивать всю важность планирования канальной системы кондиционирования помещений. Любое строение по-своему уникально, поэтому в каждом индивидуальном случае подбирается своя определённая система кондиционирования.

Установку канальной системы производят в помещениях со значительными площадями (торговые залы, офисы, производство) или в строениях индивидуальной постройки. Объединение нескольких систем в одну способствует извлечению выгоды из оснащения канальным оборудованием относительно маленьких помещений.

• потребляемая мощность кондиционера;
• мощность на обогрев;
• мощность для охлаждения;
• обмен или производительность воздуха. Выражается как кратность воздухообмена за 60 минут для определённого объёма комнаты;
• напор воздуха. Этот показатель критичен для крупных помещений, которые нуждаются в воздуховодных системах значительной протяжённости. Кондиционер, который даёт отличные показатели благодаря скорости воздухопотока для коротких каналов, на длинном канале не потянет массу воздуха при незначительном напоре. А это негативно отразится на эффективности работы системы;
• весовые и габаритные параметры.

Монтаж канальных кондиционеров

Установка канального кондиционера является трудоёмкой, но не такой тяжёлой работой. Для его монтажа нужно подготовить такой набор инструментов:

• строительный уровень;
• манометрический и вакуумный насос;
• перфоратор.

Расходные материалы:

• кронштейн;
• дренажный шланг;
• утеплитель;
• дюбели и другой крепёжный материал.

Расходные материалы обычно являются частью комплекта кондиционера, но при их отсутствии стоит заняться приобретением недостающих деталей. Далее можно заняться монтажом оборудования:

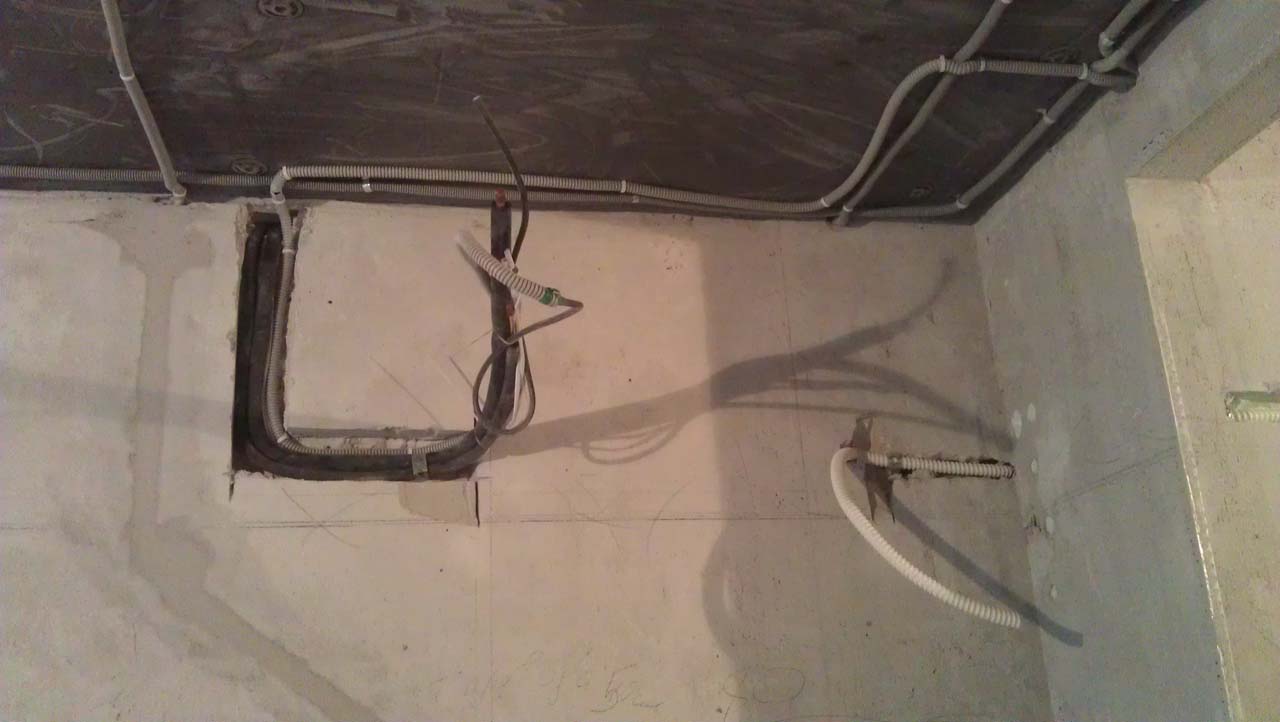

1. Укладка и крепление трассы производится при помощи клипс и дюбелей. Если кондиционер устанавливается на стадии ремонта помещения, все коммуникации можно уложить в штробу. Для разрезания медной трубки не используйте обычную ножовку, которая оставит в трубке разный мелкий мусор, который при попадании в компрессор может вывести из строя весь кондиционер. Примените для этих целей специальный труборез.



2. Установка кабель-канала происходит под небольшим уклоном, чтобы не было конденсата и воздушной закупорки в дренажном шланге. Сделайте отверстие диаметром 55 мм и проложите к нему короб.



3. Установка панели от внутреннего блока. Здесь нужно соблюдать универсальное правило для всех видов канального оборудования независимо от изготовителя и модели. От потолка и угла стены надо отступить минимум 15 см. Расстояние от занавески до панели — минимум 10 см. Панель необходимо закрепить строго горизонтально с помощью уровня. Так вы предотвратите утечку конденсата. При несоблюдении этого правила техника будет часто забиваться пылью, что приведёт к снижению производительности, поскольку ухудшится воздухозабор.



4. Установка кронштейна и подключение трассы к внутреннему блоку. Здесь без разницы, в какой последовательности вы станете производить работы, важно сильно не загибать трубки из меди.





Дальше идём на улицу и берём с собой страховку.

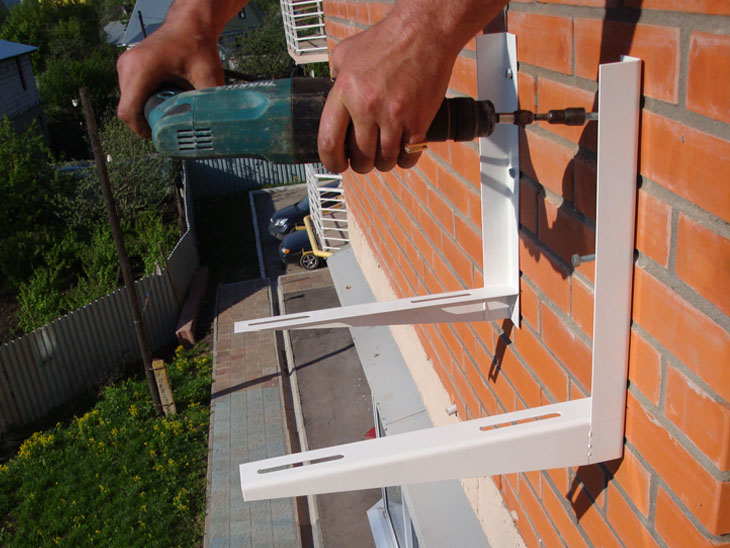

1. Закрепляем по горизонтали кронштейны на стене с использованием строительного уровня. Такая работа должна выполняться двумя людьми, поскольку наружный блок довольно тяжёлый.

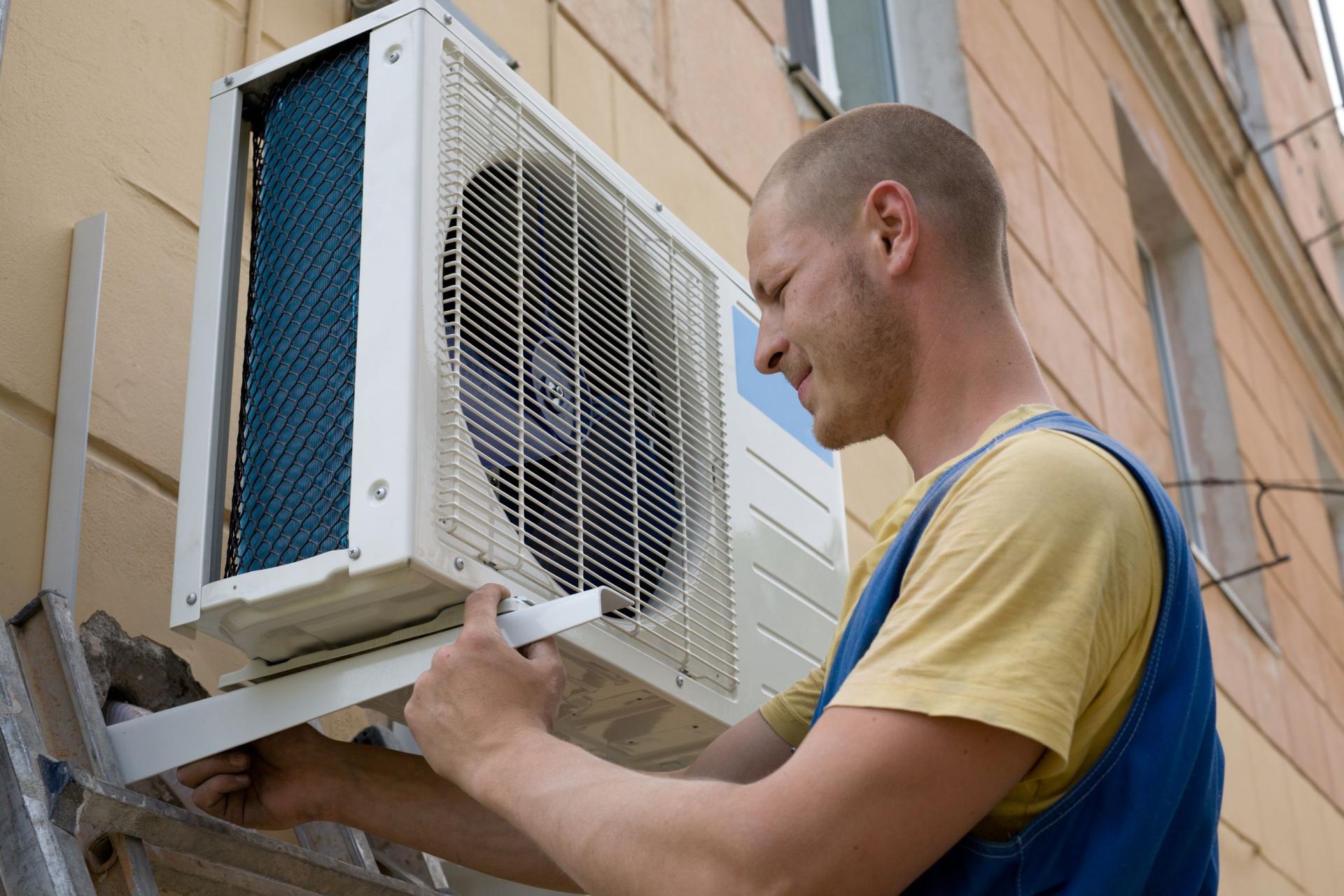

2. После того как кронштейны будут закреплены, надеваем на них внешний блок и закрепляем его болтами.



3. Вальцовка трассы. Этот этап работ подразумевает расширение трубок из меди в местах их соприкосновения. При этом применяется вальцовочное оборудование вместе с насадками. Вальцевание трубки начинаем с того, что надеваем на неё гайку. Нужно обеспечить идеальное соединение, чтобы фреон не протекал. Нельзя также слишком сильно затягивать гайки — медь очень мягкий металл.
4. Вакуумирование трассы проводим с помощью специального насоса, который устранит из неё всю влагу и пыль. После его включения на манометре откроется порт, который необходимо закрыть, когда стрелка покажет вакуум и выключится сам насос. Если стрелка не опускается, значит, где-то «травит» воздух, поэтому стоит проверить все соединения и потуже затянуть гайки. Также надо проверить, насколько качественно произведена вальцовка.

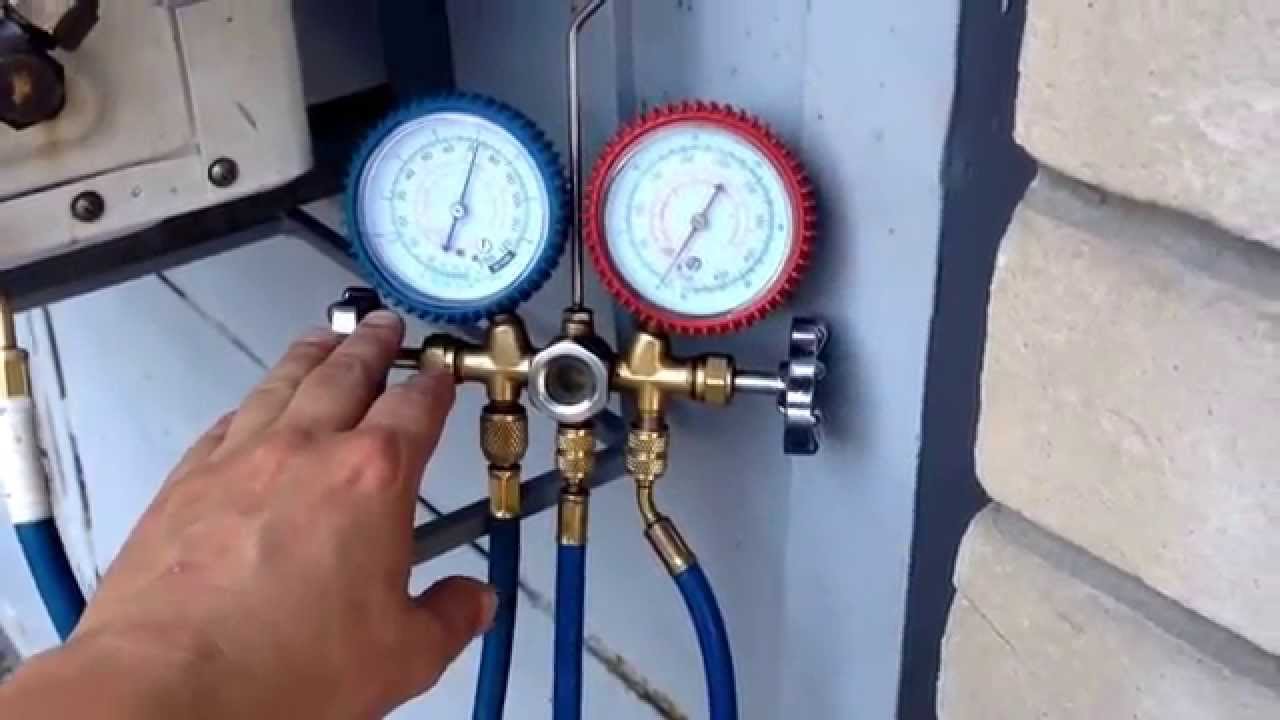

5. Заливка фреона. Откручиваем шланг подачи шестигранным ключом. Важно не перепутать его с трубкой всасывания, поскольку обратный клапан выйдет из строя. В этом случае надо придерживаться последовательности — изначально подача, потом всасывание. Этот этап работ подразумевает также проверку электрических соединений и фиксацию давления фреона.



Если все работы проведены правильно, можно тестировать кондиционер в разных режимах эксплуатации.
